von Edelgard Schittko und Maria-Katharina Esser
©IBM & Burgy Zapp
Inhalt sind folgende fünf Rubriken (Teil 1 und Teil 2):
Überblick über die Neuerungen in 2017 im HMC-Umfeld- Beispiele aus der Praxis – Unterschied Classic versus Enhanced + View
- Tipps zur Installation der vHMC auf Power (5765-HMA)
- Eine kurze Zusammenfassung der Aktualisierungen V8R8.6.0 SP1 und SP2 und V8R8.7.0 im Detail
- Liste der Links
1. Überblick über die Neuerungen in 2017 im HMC-Umfeld
Nachfolgend werden in chronologischer Reihenfolge als Überblick die vier Neuerungen in 2017 im HMC-Umfeld vorgestellt:
- Mai 2017: Version 2 der myHMC App von IBM
- September 2017: HMC virtual Appliance 5765-HMA (“Power-basierte vHMC“)
- September 2017: IBM HMC Version 8.8.7
- Oktober 2017: Power-basierte IBM HMC 7063-CR1
Logo der myHMC App von IBM
Außerdem werden in einer Zusammenfassung alle vier Möglichkeiten bzgl. HMC/vHMC als Übersicht dargestellt und es wird eine Positionierung zur „IBM Cloud Management Console for Power Systems“ gegeben.
Version 2 der myHMC App von IBM
In der NEWSolutions Ausgabe vom Juli 2016 wurde die damals neue myHMC App von IBM von den Autorinnen vorgestellt. Seit 15./16. Mai 2017 gibt es Version 2 der myHMC App von IBM. Auch die neue Version = Version 2 der myHMC App ist in den bekannten AppStores verfügbar:
Google Play https://play.google.com/store/apps/details?id=com.ibm.powervm.myhmc
iTunes https://itunes.apple.com/us/app/ibm-power-systems-myhmc/id1014684928?ls=1&mt=8
und dort leicht durch das oben angegebene Logo bzw. durch die Suche nach „myHMC“ auffindbar.
Version 2 hat etliche Erweiterungen gegenüber der Version 1, insbesondere ist jetzt in einem gewissen Umfang über die myHMC App auch ein Management der HMCs, der Managed Systems und der Partitionen möglich (vgl. Abb. 1.1-6), in Version 1 gab es ja nur Anzeigemöglichkeiten. Einige Neuerungen in Version 2 der myHMC App von IBM sind:
- Anzeige der „Power News“ (= aktuelle Blog Posts vom IBM Power Systems Enablement) über das neue dritte Icon unten in der myHMC App, siehe Abbildungen 1.1-1 und 1.1-2
- Stoppen, Starten bzw. Restart einer Partition ist von der myHMC App aus möglich (im Beispiel: Partition „s824-IBMi-1“, siehe Abbildungen 1.1-3 , 1.1-4, 1.1-5)
- Beim „Performance Monitoring“ sind jetzt mit Version 2 neben den schon aus Version 1 bekannten Anzeigen für „Processor“ und „Memory“ auch die Anzeigen für „Network“ und „Storage“ möglich (siehe Abbildungen 1.1-7 und 1.1-8)

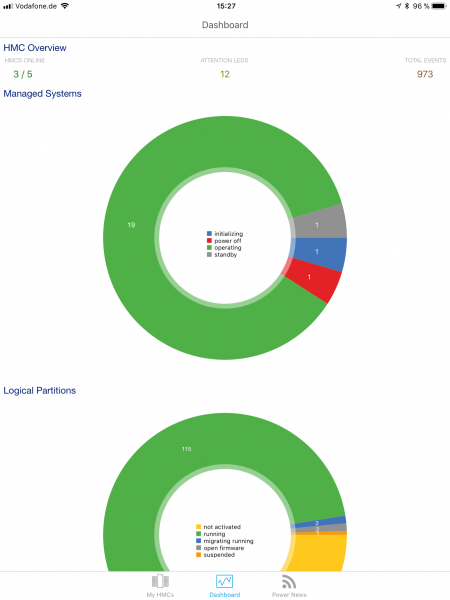

Abb. 1.1-1: Dashboard der IBM myHMC App

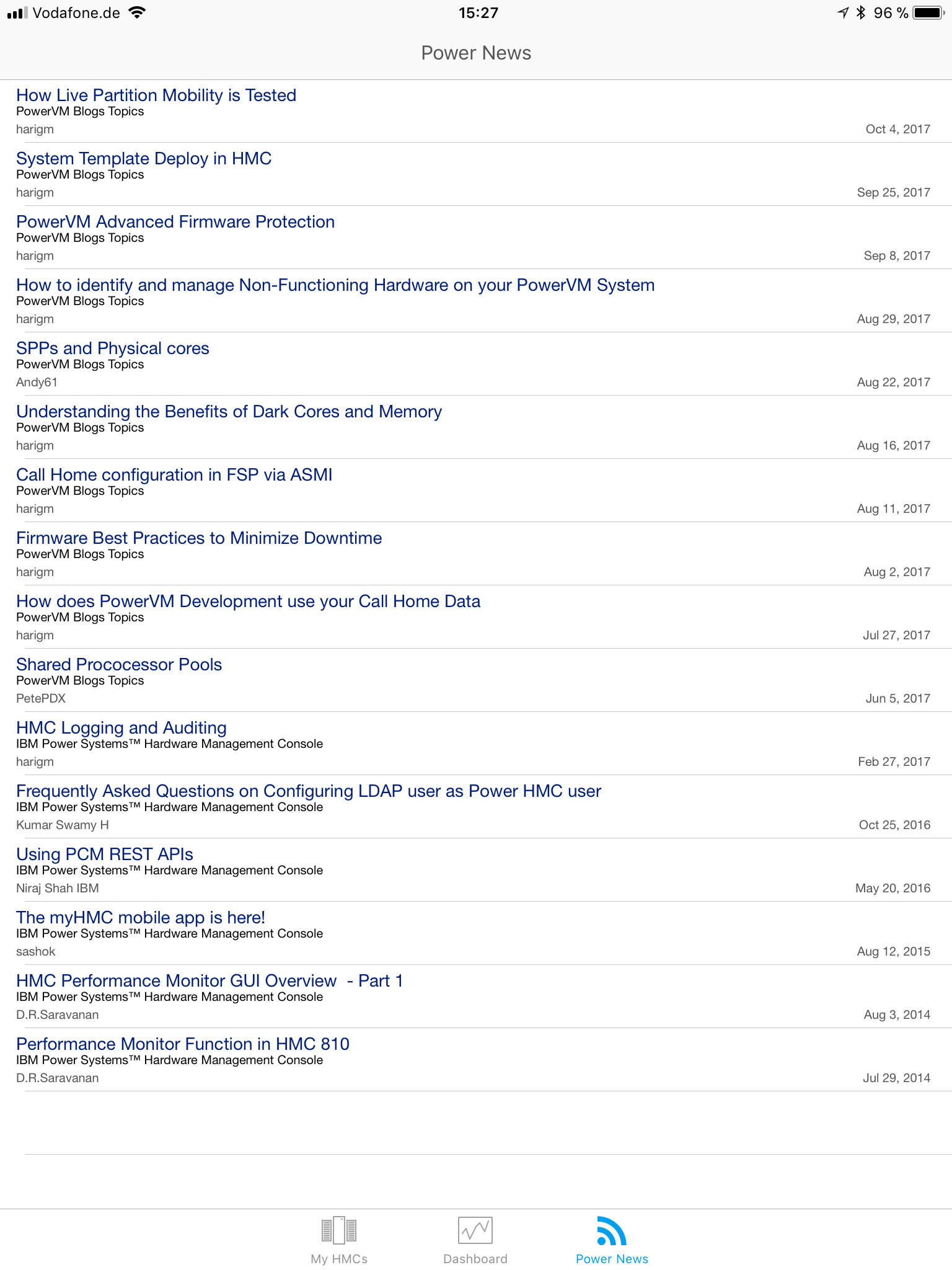

Abb. 1.1-2: Anzeige Power News

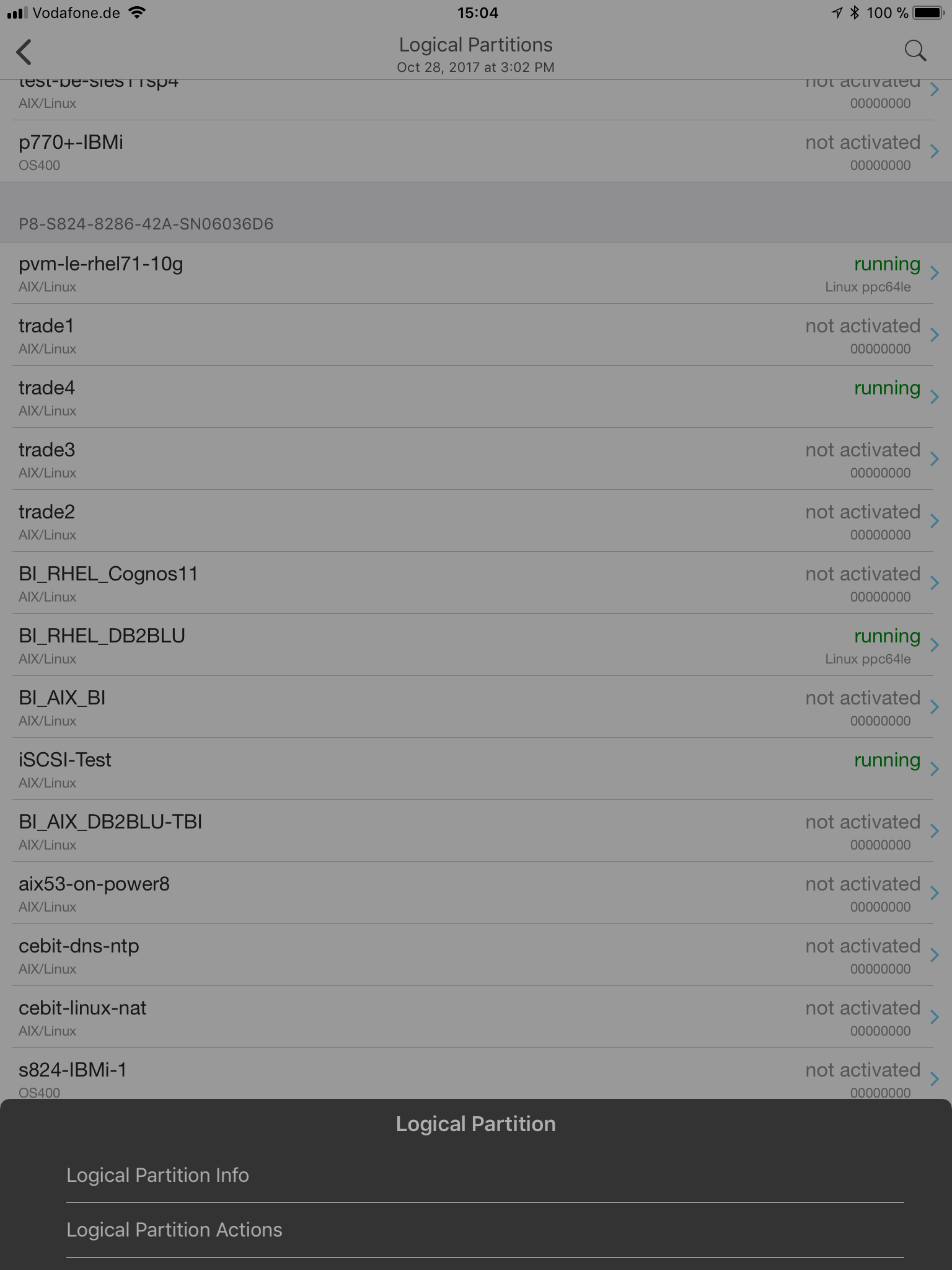

Abb. 1.1-3: Aufruf Logical Partition Actions

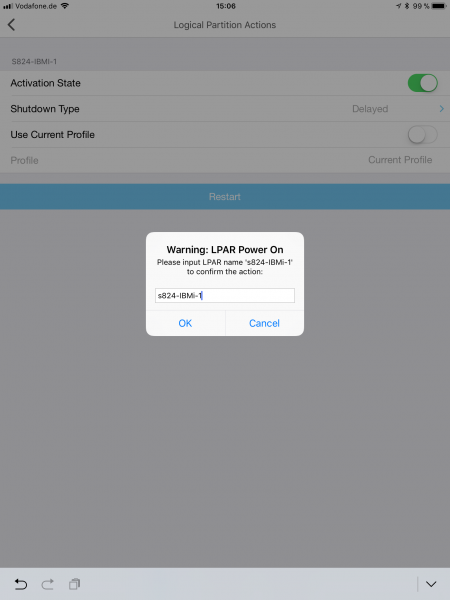

Abb. 1.1-4: Starten der Partition s824-IBMi-1
Abb. 1.1-5: Anzeige Logical Partitions

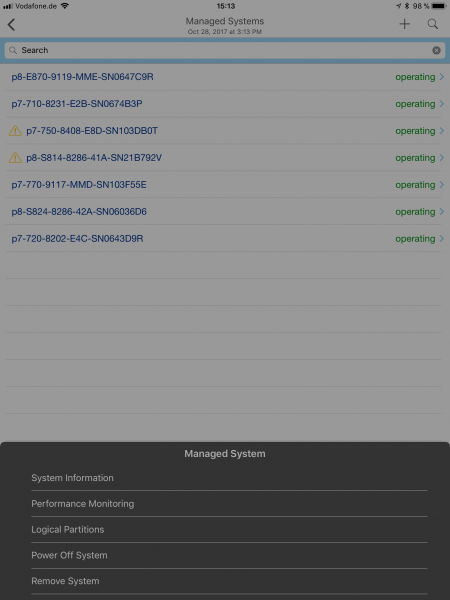

Abb. 1.1-6: neue Option “Managed System”

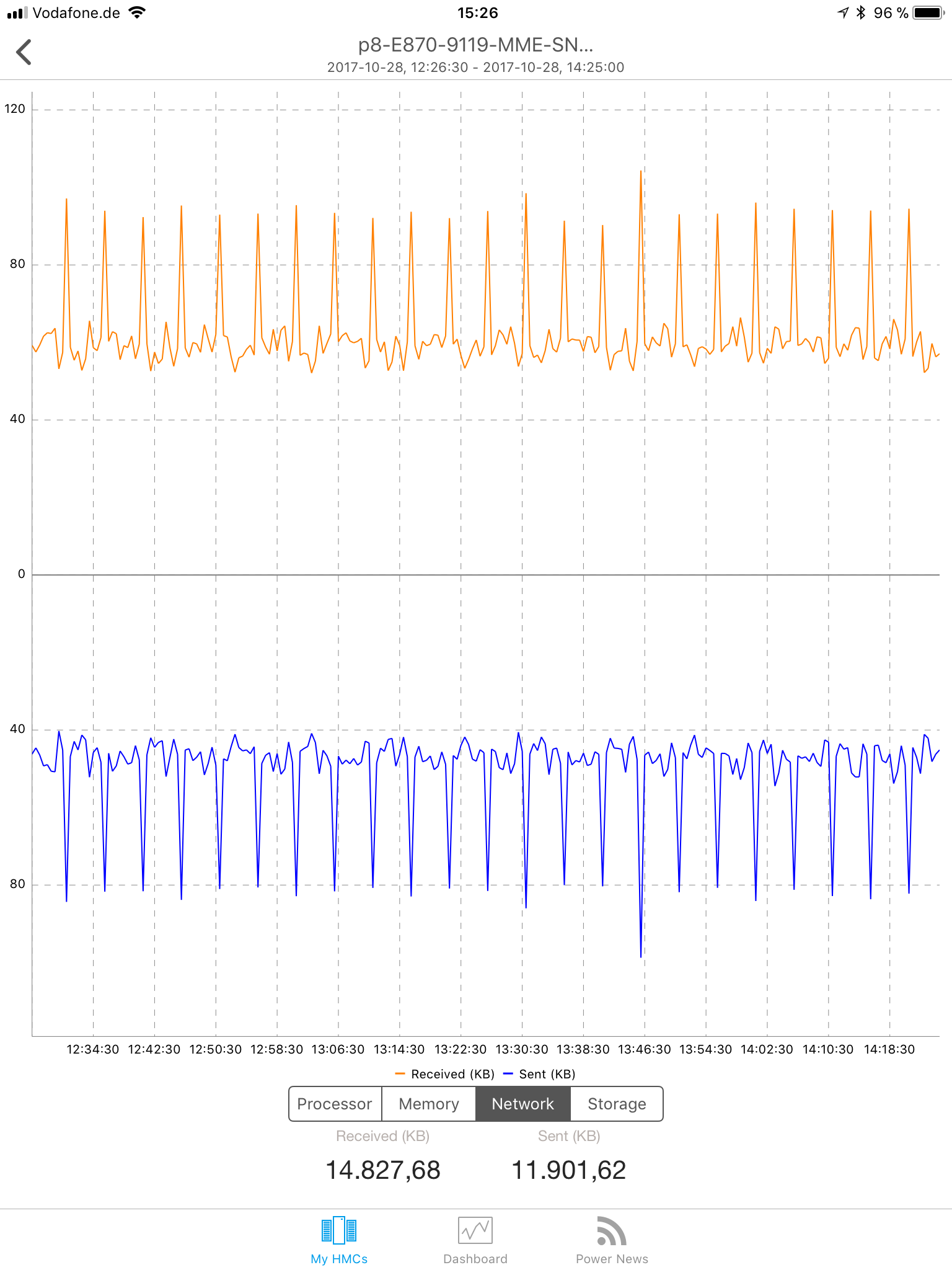

Abb. 1.1-7: Performance Monitoring Network
Abb. 1.1-8: Performance Monitoring Storage
Weitere Neuerungen in Version 2 siehe https://itunes.apple.com/us/app/ibm-power-systems-myhmc/id1014684928?ls=1&mt=8
unter „What’s New in Version 2.0.0”
• Power-basierte vHMC = HMC virtual Appliance 5765-HMA
Die „HMC virtual Appliance“ 5765-HMA, manchmal auch als „Power-basierte vHMC = virtuelle HMC“ bezeichnet – ist in Europa verfügbar seit dem 15.9.2017. 5765-HMA ist ein IBM Lizenzprogramm, was es ermöglicht, die HMC Software als vHMC in einer eigenen Partition (LPAR) auf einem POWER8 Server laufen zu lassen, die verwendete Partition ist „under Cover“ eine Linux-Partition mit einen Linux LE (LE = Little Endian, siehe https://de.wikipedia.org/wiki/Byte-Reihenfolge), dieses Linux ist schon mit in der Software 5765-HMA enthalten.
Das IBM Lizenzprogramm 5765-HMA ist die Power-basierte Variante des bereits im Juli 2016 von den Autorinnen vorgestellten IBM Lizenzprogramms 5765-HMV für Intel-Server.
Die offiziellen Langnamen der beiden IBM Lizenzprogamme sind: „5765-HMA IBM Power Systems Hardware Management Console Virtual Appliance for POWER-based systems” und „5765-HMV IBM Power Systems Hardware Management Console Virtual Appliance”.
Links zu den in Europa gültigen IBM Ankündigungen dazu:
5765-HMA:
5765-HMV:
https://www-01.ibm.com/common/ssi/ShowDoc.wss?docURL=/common/ssi/rep_ca/4/877/ENUSZP15-0524/index.html&request_locale=en
Weitere, tiefergehende Informationen zur neuen „Power-basierten vHMC 5765-HMA“, insbesondere zur Installation, folgen in Abschnitt 3.
• IBM HMC Version 8.8.7
Die IBM HMC Version 8.8.7 ist seit 19.9.2017 verfügbar. In der Version 8.8.7 ist das „Enhanced UI“ ( = „Enhanced UserInterface“ = erweiterte grafische Oberfläche), manchmal auch als „Enhanced+“ bezeichnet, das einzige verfügbare Interface. Der bis zur Version 8.8.6 vorhandene „Classic View“ ist – wie seit längerem angekündigt – nicht mehr verfügbar. In Version 8.8.7 sind aber alle Funktionen des klassischen Interfaces enthalten.
Die Anmeldemaske unter V8.8.7 enthält deshalb nicht mehr die noch aus V8.8.6 bekannte Auswahlmöglichkeit zwischen „Enhanced+“ und „Classic“, siehe Abbildung 1.3-1
Abb. 1.3-1: SignIn HMC V8.8.6
Zum Vergleich ist in Abbildung 1.3-2 die Anmeldemaske unter HMC V8.8.7 in kompletter Version:
Abb. 1.3-2: Anmeldemaske unter HMC V8.8.7
Abb. 1.3-2: Anmeldemaske unter HMC V8.8.7
Später werden im Abschnitt 2 anhand verschiedener Beispiele das Auffinden verschiedener Funktionen im Enhanced+ Interface gegenüber dem Classic View vorgestellt.
Details zu den Erweiterungen in HMC V8.8.7 sind in Abschnitt 3 dieses Artikels zu finden.
Hinweis: Die Screenshots in diesem Artikel sind alle mit der englischen Version der HMC-Software erstellt, es gibt verschiedene andere Sprachversionen, darunter auch Deutsch. Informationen dazu stehen unter der Rubrik „National Language Support“ in der Readme MH01706 siehe unter 5.
• Power-basierte IBM HMC (7063-CR1)
Die seit 22.10.2017 in Europa verfügbare Power-basierte IBM HMC 7063-CR1 ist eine Kombination aus bestimmter Hardware und Software und wird allgemein auch als Hardware-Appliance bezeichnet. Bei 7063-CR1 wird „under Cover“ als Hardware das nur eine Unit hohe IBM POWER8 Linux System S821LC (8001-12C) verwendet, siehe Abbildung 1.4-1, als Software wird die aktuelle HMC-Software Version 8.8.7 verwendet. Mit 7063-CR1 steht erstmals in der Geschichte der HMC eine Power-basierte Hardware-Appliance zur Verfügung.
Abb.1.4-1 IBM S821LC (8001-12C)
IBM Ankündigung vom 10.10.2017 zur Power-basierten IBM HMC 7063-CR1 für Europa:
Den Autorinnen liegen noch keine praktischen Erfahrungen bzgl. Installation einer 7063-CR1 vor, weil sie erst seit 22.10.2017 in Europa verfügbar ist. Eine Beschreibung der Installation (anhand einer Vorab-Version vom Juni 2017) durch unseren Kollegen Shamsundar Ashok (IBM US) ist im Internet verfügbar unter:
dort unter dem Material vom 29.Juni 2017 zum Thema „ HMC Update“.
• Zusammenfassung – VIER Möglichkeiten bzgl. IBM HMC / vHMC
Hinweis:
Chronologische Reihenfolge in der Tabelle
Links zur Tabelle:
A) IBM ESS = IBM Entitled Software Support
http://www-304.ibm.com/servers/eserver/ess/index.wss
B) “HMC”
C) „HMCppc“
D) „vHMC“
auf der angegebenen Seite nach unten blättern zu „ + Show patched by“ und durch Klicken auf „+“ die Anzeige öffnen
E) „vHMCppc“
auf der angegebenen Seite nach unten blättern zu „ + Show patched by“ und durch Klicken auf „+“ die Anzeige öffnen
Die HMC .iso-Images, die als Software-Lizenz entweder auf den Seiten IBM Fix Central oder IBM ESS heruntergeladen werden können, sind für die verschiedenen Prozessor-Technologien Intel und Power unterschiedlich. Für gleiche Prozessor-Technologien dürfen aus lizenzrechtlichen Gründen und gegebenenfalls auch wegen Wartungsansprüchen nur jeweils die .iso-Images („Deploy-Images“) aus der korrekten Quelle verwendet werden, wie in der Tabelle aufgelistet, entweder von IBM ESS oder IBM Fix Central.
Hinweis zu den Kombinationsvarianten:
Alle HMC-Varianten können miteinander kombiniert werden. Es gilt nach wie vor die prinzipielle IBM-Empfehlung, aus Redundanzgründen für EIN Power-System zum Management ZWEI HMCs zu haben. Deswegen kann z.B. neben einer 7042-CR9 (oder neu einer 7063-CR1) auch eine vHMC (5765-HMV oder 5765-HMA) zum Management EINES Power-Systems als ZWEITE HMC verwendet werden, statt wie meist üblich eine ZWEITE 7042-CR9 (oder 7063-CR1). Dabei ist zu beachten, dass IBM in den Technical & Delivery Assessment (TDA) – Unterlagen für EINE HMC einen Maximalabstand von 8m zum Power-System vorschreibt, die ZWEITE HMC kann einen „beliebigen“ Abstand haben.
• Positionierung der HMC/vHMC zur Cloud Management Console
Seit Mai 2017 gibt es das neue IBM Lizenzprogramm “5737-D02 IBM Cloud Management Console for IBM Power Systems V1.0“, Details siehe Link.
Diese Cloud Management Console (frühere Bezeichnung: Power Cloud Services) ermöglicht ein Management von IBM Power Systemen über viele Interfaces, auch mobile, wobei die Daten ( Performance, Inventory, Logging Data ) von den jeweiligen HMCs/vHMCs über verschlüsselte Cloud Connectoren ( „encrypted cloud connector“ ) abgerufen werden. Das IBM Lizenzprogramm “5737-D02 IBM Cloud Management Console for IBM Power Systems V1.0“ ist ein Software as a Service (SaaS) Angebot der IBM.
2. Beispiele aus der Praxis – Unterschied Classic versus Enhanced+ View
• Die verschiedenen Ansichten der neuen grafischen Oberfläche
Zum Anmelden an der HMC Oberfläche steht mit der aktuellen Version V8 R8.7.0 ausschließlich das Enhanced UI ( auch als Enhanced+ Interface bezeichnet ) zur Verfügung. (siehe Abb 2.1-1)
Dieses UserInterface (UI) ist grafisch sehr übersichtlich angeordnet und enthält Informationen, die in der „Classic“-Oberfläche so nicht verfügbar waren. Der Administrator, der die „Classic“-Oberfläche gewohnt ist, vermisst unter Umständen trotzdem verschiedene Informationen. Diese sind jedoch sehr einfach über einen Wechsel der Ansichten auffindbar, siehe roter Kreis in Abb. 2.1-1 und 2.1-2.
Abbildung 2.1-2 zeigt die Listenansicht für alle Systeme und zum Vergleich auch die Listenansicht der Partitionen. Bei den Partitionen enhält diese Ansicht auch Informationen wie die Partition ID und die IP Adresse.
Abb. 2.1-1: erste Ansicht nach der Anmeldung

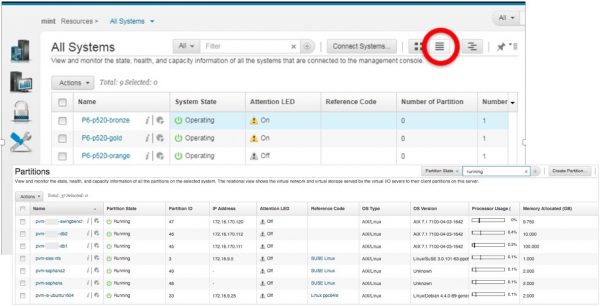

Abb. 2.1-2: Listenansicht
Abb. 2.1-3: Verschachtelte Ansicht
Als dritte mögliche Ansicht steht dann noch eine verschachtelte Liste zur Verfügung. Abbildung 2.1-3 zeigt die Ansicht aller Systeme in der verschachtelten Darstellung. Hier sieht man die Systeme und ihre zugehörigen Partitionen.
• Anzeige von Partitionen
VIOS- und „normale“ Partitionen (AIX, IBM i, Linux) – auch oft bezeichnet als „System Partitions“ – sind jetzt im Enhanced+ View in verschiedenen Rubriken, siehe Abbildungen 2.2-1, 2.2-2 und 2.2-3. Die dort gezeigte S824 hat insgesamt 18 Partitionen, wovon zwei Partitionen die VIOS-Partitionen sind und 16 Partitionen die mit der eigentlichen Workload AIX, IBM i oder Linux. t
Abb. 2.2-1: S824 mit 18 Partitionen, 16 + 2 VIOS
Abb. 2.2-2: Anzeige der zwei VIOS-Partitionen der S824

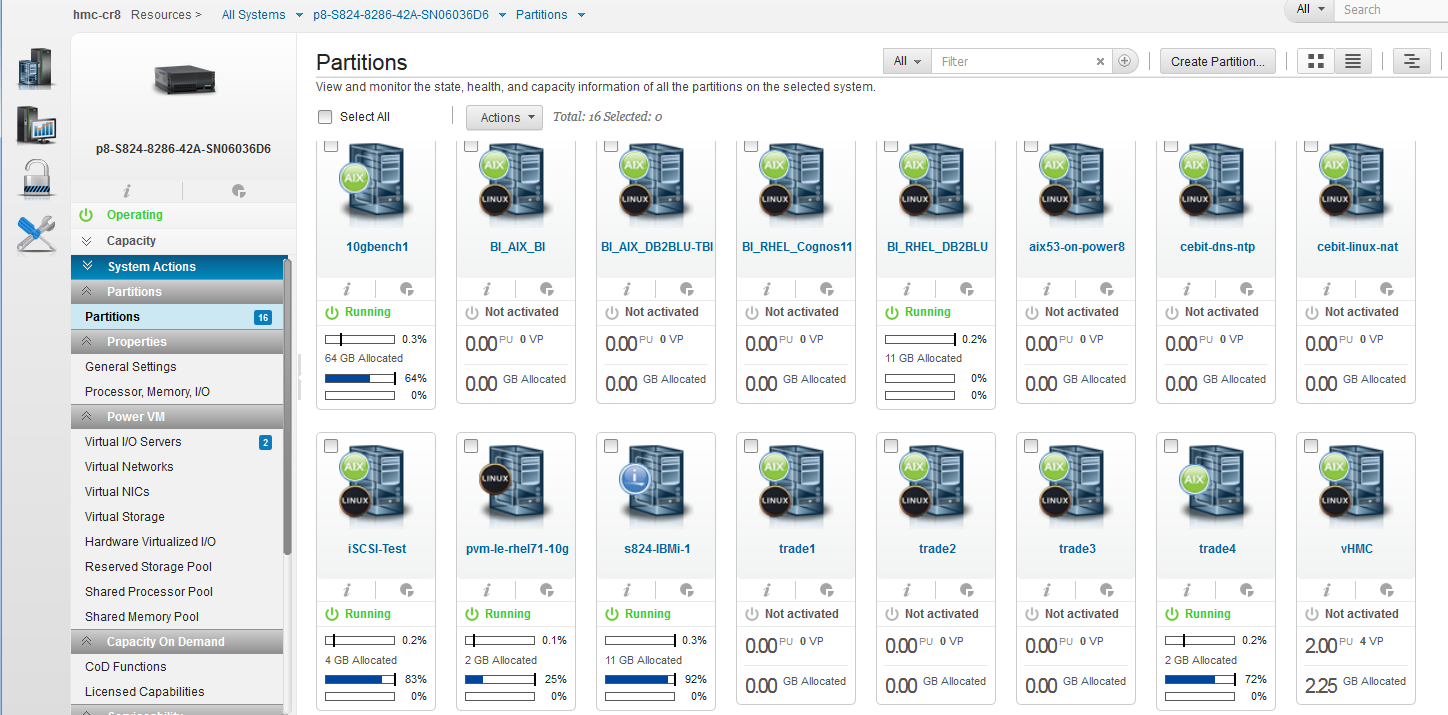

Abb. 2.2-3: Anzeige der 16 Workload-Partitionen der S824
Der zweite Teil mit Punkt 3. und Punkt 4. folgt in Heft Nr 6 2017.
Es folgt das abschließende Artikelende für die Literatur:
5. Liste der Links
Creating Partition with Partition Templates in HMC
https://www.ibm.com/developerworks/community/wikis/home?lang=en_us#!/wiki/Power%20Systems/page/Creating%20Partition%20with%20Partition%20Templates%20in%20HMC
Entiteled Software Support (ESS)
https://www-304.ibm.com/servers/eserver/ess/ProtectedServlet.wss
Installation der vHMC
https://www.ibm.com/support/knowledgecenter/POWER8/p8hai/p8hai_vhmc_pvm.htm
What’s new in HMC V8R8.6.0
https://www.ibm.com/developerworks/community/wikis/home?lang=en_us#!/wiki/Power%20Systems/page/What%27s%20new%20in%20HMC%20V8%20R8.6.0
HMC V8 R8.6.0 Enhanced UI Updates
https://www.ibm.com/developerworks/community/wikis/home?lang=en_us#!/wiki/Power%20Systems/page/HMC%20V8%20R8.6.0%20Enhanced%20UI%20Updates
Shared Storage Pool Management with HMC
https://www.ibm.com/developerworks/community/wikis/home?lang=en_us#!/wiki/Power%20Systems/page/Shared%20Storage%20Pool%20Management%20with%20HMC
Virtual Network Management with HMC EnhancedUI
https://www.ibm.com/developerworks/community/wikis/home?lang=en_us#!/wiki/Power%20Systems/page/Virtual%20Network%20Management%20with%20HMC%20Enhanced%20UI
PowerVM Performance Monitoring – What’s New In HMC R8V8.6.0
https://www.ibm.com/developerworks/community/wikis/home?lang=en_us#!/wiki/Power%20Systems/page/Virtual%20Network%20Management%20with%20HMC%20Enhanced%20UI
System Template Deploy in HMC
https://www.ibm.com/developerworks/community/wikis/home?lang=en_us#!/wiki/Power%20Systems/page/Creating%20Partition%20with%20Partition%20Templates%20in%20HMC
YouTube Videos “HMC Enhanced+ GUI”:
https://www.youtube.com/watch?v=O6tVdTnwoMM&index=1&list=PLKQlFnmiWVyeMb4e9iU2zmH67JgHddfl4
Hardware Management Console Readme MH01706
https://delivery04.dhe.ibm.com/sar/CMA/HMA/074pr/1/MH01706.readme.html
HMC developerWorks Forum
https://www.ibm.com/developerworks/community/forums/html/forum?id=45c57f22-9da9-4e3c-bb9b-75a5c9d177a0&ps=25
IBM PowerVM LinkedIn Gruppe
https://www.linkedin.com/groups/8403988/profile
Wir danken Nigel Griffiths (IBM UK) und Shamsundar Ashok (IBM US) für Ihre Unterstützung.
Über die Autorin
Die Autorin Edelgard Schittko ist Senior IT Spezialistin bei der IBM Deutschland GmbH und per email erreichbar unter: EJ_Schittko (ät) de.ibm.com
Über die Autorin
Die Autorin Maria-Katharina Esser ist IT Spezialistin bei der IBM Deutschland GmbH. Sie ist erreichbar unter der email Adresse: katja.esser (ät) de.ibm.com
