von Edelgard Schittko und Maria-Katharina Esser

… Fortsetzung von Teil 1

Inhalt sind folgende fünf Rubriken (Teil 1 und Teil 2):

1. Überblick über die Neuerungen in 2017 im HMC-Umfeld
2. Beispiele aus der Praxis – Unterschied Classic versus Enhanced + View
3. Tipps zur Installation der vHMC auf Power (5765-HMA)
4. Eine kurze Zusammenfassung der Aktualisierungen V8R8.6.0 SP1 und SP2 und V8R8.7.0 im Detail
5. Liste der Links

2. Beispiele aus der Praxis – Unterschied Classic versus Enhanced+ View

• 2.3 IBM i Partition – IPL Angaben

In den nachfolgenden Abbildungen 2.3-1 und 2.3-2 wird die unterschiedliche Anzeige zwischen Classic View und Enhanced+ View für eine IBM i Partition mit ihren IPL-Angaben (Source B, KeyLock Normal) dargestellt. Hinweis zu 2.3-2: auch wenn es zunächst so aussieht, als ob unter „General Properties“ die Angaben nur anzeigbar sind, sind sie dort auch editierbar.

• 2.4 Das Anlegen einer neuen Partition

Seit den ersten Versionen des Enhanced UI der grafischen HMC Oberfläche gibt es die neue Möglichkeit, Partitionen mit Hilfe eines Templates anzulegen. Dies ist sehr hilfreich, wenn man mehrere gleiche oder ähnliche Partitionen anlegen möchte. Vielen fehlte jedoch die Funktionalität eine individuell definierte Partition ohne Template anzulegen. Es ist mittlerweile zusätzlich möglich, individuell definierte Partitionen anzulegen. In der Übersichtsanzeige der Partitionen findet sich oben rechts die Schaltfläche „Create Partition“ (in Abbildung 2.4-1 mit (1) markiert). In dem sich öffnenden Fenster werden nur erste Grundlagen definiert. Diese Grundlagen können in Bezug auf Anzahl der Prozessoren (Abb 2.4-2) , Größe des Memory (Abb 2.4-3) und VIOS-Definitionen angepasst werden.

Neben dem Standardweg über „System Actions“ kommt man auch aus dem Fenter „Create New Partiton“ zum Anlegen einer neuen Partition mit den Definitionen der Templates (in Abb 2.4-1 mit (2) markiert).

Weitere Informationen zum Anlegen von Partitionen mit Hilfe von Templates finden Sie zum Beispiel in IBM developer Works
(Die Links zu diesen Einträgen finden Sie in Abschnitt 5 des Artikels mit den ausführlichen Adressen)













3. Tipps zur Installation der vHMC auf Power (5765-HMA)

Die vHMC (5765-HMA) oder „Power-basierte vHMC“ ist eine Linux Appliance, die auf Standard POWER8 Servern läuft, die vHMC auf Power ist also eine LPAR neben anderen LPARs auf einem POWER8 Server.

Bevor man die Installation auf einem POWER8 Server starten kann, müssen erst einmal verschiedene Abhängigkeiten geklärt und erfüllt werden:

• Die vHMC kann jeden Power Server managen, der von der HMC Software V8R8.7.0 verwaltet werden kann. Allerdings kann der Power Server, auf dem die vHMC LPAR selbst läuft, nicht von dieser vHMC gemanagt werden. Es ist also notwendig, für den POWER8 Server auf dem die vHMC läuft, eine andere HMC zu haben. Dies kann eine Hardware HMC sein oder alternativ kommt auch eine andere vHMC auf einem anderen POWER8 oder x86 Server in Frage.
• Der minimum Level dieser Partner HMC sollte mindestens V8 R8.6.0 SP1 sein.
• Die vHMC (5765-HMA) auf einem POWER8 Server kann POWER6, POWER7 und POWER8 Server verwalten. Sie wird auch zukünftige Power Server verwalten können. Dies trifft im Übrigen auf alle der vier möglichen HMC V8R8.7.0 Versionen zu (siehe Tabelle unter 1.5).
• Der Power Server muss ein POWER8 Server sein,
• der Linux Little Endian ­unterstützt
• dessen Virtualisierung auf PowerVM basiert
• der sich im Minimum auf dem Firmwarelevel 830 befindet, empfohlen wird der Firmwarelevel 860

Die LPAR Definition für die vHMC LPAR muss folgendes erfüllen (siehe Abb 3-1):

• es muss eine Partition mit dem „Partition Type“ AIX/Linux sein
• es müssen mindestens 160 GB Plattenplatz zur Verfügung stehen, empfohlen werden 500 GB
• Die Partition braucht mindestens 4 virtuelle Prozessoren, besser sind 8 virtuelle Prozessoren
• Als Minimum braucht die vHMC 8GB Memory
• Zwei NetzwerkAdapter werden im Minimum – wie für jede andere HMC auch – benötigt. Einer für das private Netzwerk und einer für das allgemeine Netz. Als Maximum sind vier Adapter erlaubt.

Das Installationsimage der Software V8.8.7 muss von Entiteled Software Support (ESS) heruntergeladen sein und für den gewählten Installationsweg zur Verfügung stehen.
Detaillierte Schritt für Schritt Anleitung zur Installation der vHMC finden Sie im IBM Knowledge Center
(Die Links zu diesen Einträgen finden Sie in Abschnitt 5 des Artikels mit den ausführlichen Adressen)

Einschränkungen der vHMC

Auf der Partition der vHMC können keine DLPAR ( = Dynamic Logical Partitioning ) – Operationen ausgeführt werden. Des weiteren ist Live Partition Mobility nicht unterstützt.
Es ist möglich, bei inaktiver vHMC Partition die Partition zu migrieren oder „Simplified Remote Restart“ Operationen auszuführen.
Der vHMC stehen keine graphischen Adapter zur Verfügung. Die Graphische Oberfläche wird über das Web-basierte GUI angesprochen.







4. Eine kurze Zusammenfassung der Aktualisierungen V8R8.6.0 SP1 und SP2 und V8R8.7.0 im Detail

4.1 Die Aktualisierungen V8 R8.6.0 SP1 und SP2

Das ServicePack 1 der HMC Version 8 R8.6.0, das im Frühjahr 2017 erschien, hat verschiedene Erweiterungen und Updates:

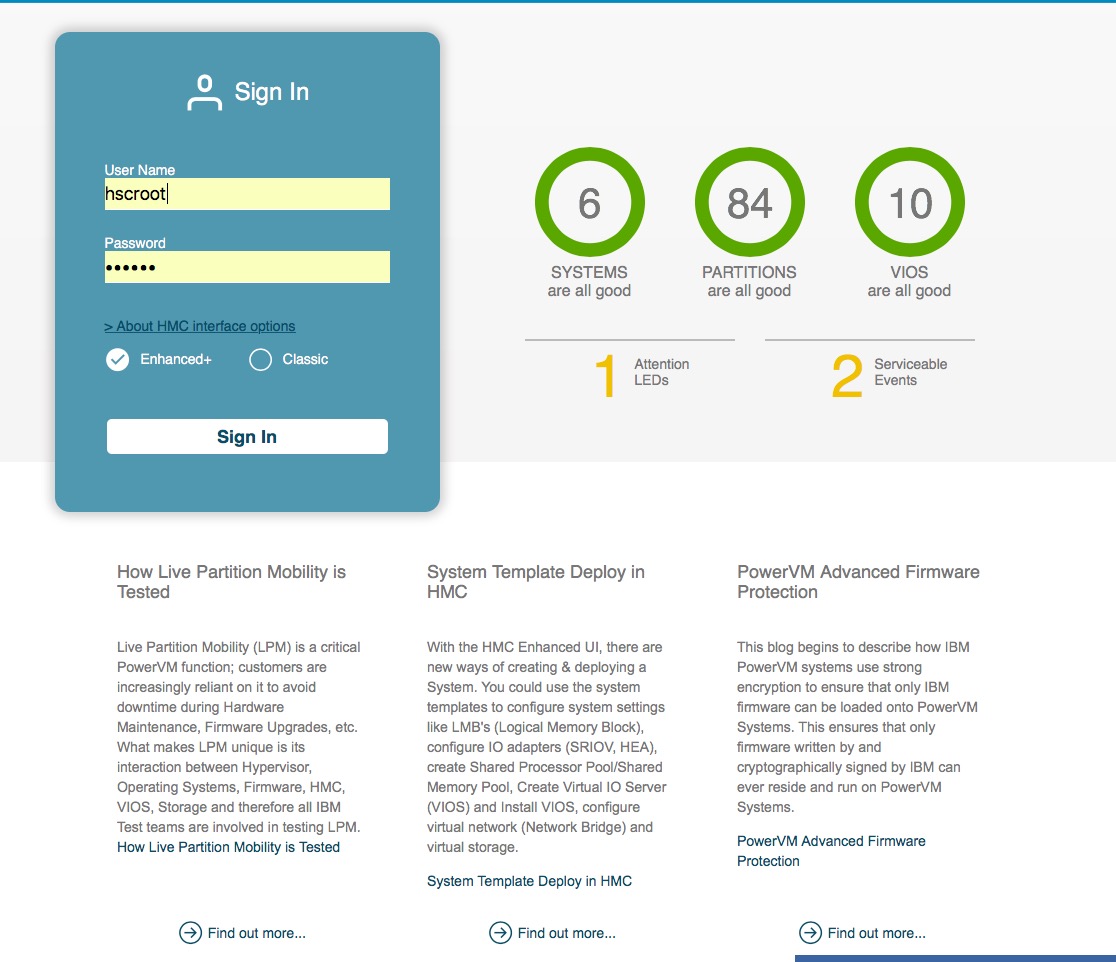

Als Erstes eine neue Loginseite – die früheren Seiten des Pre-Login und des Login sind auf einer Seite zusammengefasst. Ein erster Status der angeschlossenen Systeme ist auf dieser neuen Seite ersichtlich. Darüber hinaus sind noch „Welcome Texte“, Links zu weiteren Informationen und anderes dargestellt, siehe Abb. 4.1-1.

Des Weiteren wurde mit V8 R8.6.0 SP1 das Standardverhalten von Partitionsmigrationsoperationen geändert, um die Prozessor- und Speicheraffinitätsgruppe jeder mi­grierenden Partition beizubehalten.

Detailliertere Informationen bezüglich der Neuerungen und Updates finden sie in der Readme zu V8 R8.6.0 SP1
Das ServicePack 2 der HMC Version V8 R8.6.0 enthält in erster Linie Problembehebungen. Eine detailierte Aufstellung finden Sie in der Readme zu V8 R8.6.0 SP2.

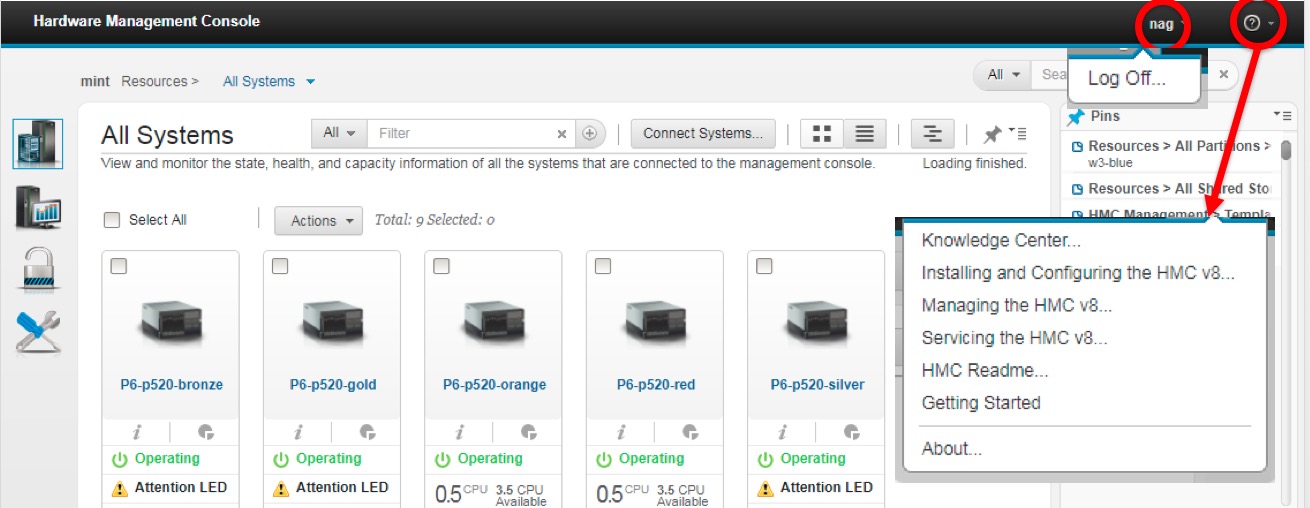

Im Laufe der Version V8 R8.6.0 wurde in der erweiterten graphischen Oberfläche (Enhanced UI) eine neues erweitertes Hilfemenü eingeführt. Von hier aus hat man nun direkten Zugriff auf verschiedene Webseiten im IBM Knowledge Center und anderen Seiten. (Siehe Abb 4.2-1)

(Die Links zu diesen Einträgen finden Sie in Abschnitt 5 des Artikels mit den ausführlichen ­Adressen)

4.2 IBM HMC V8R8.7.0

Seit Oktober dieses Jahres gibt es, wie in Abschnitt 1 dieses Artikels erwähnt, vier verschiedene Möglichkeiten, eine Hardware Management Konsole zu betreiben:

– auf einer Intel basierten HW Appliance
– eine virtuelle HMC auf einem Intel basierten Server
– eine virtuelle HMC auf einem POWER8 basierten Server
– auf einer Power basierten HW Appliance

Diese verschiedenen Implementationen unterscheiden sich in der Oberfläche und der Bedienung nicht voneinander. Sie basieren alle auf einer IBM Linux Variante für die HMC. Während man am Web-Interface arbeitet, sollte kein Unterschied bemerkbar sein und auch bei der Anwendung von anderen Lösungen in diesem Zusammenhang, wie beispielsweise PowerVC, Live Kernel Update, GDR (Geographically Dispersed Resiliency), sollte sich kein Unterschied ergeben.

• Enhanced UI – erweiterte grafische Oberfläche

Das Enhanced UI der Version V8 R8.7.0 wurde weiter verbessert, so dass nun alle Funktionen des klassischen Interfaces enthalten sind. Mit der Version V8 R8.7.0 ist das Enhanced UI das einzige verfügbare Web Interface. Bereits bei der Veröffentlichung der Version V8 R8.6.0 ist darauf hingewiesen worden, das mit R8.7.0 die klassische Oberfläche entfallen wird.
Generell wird es nicht empfohlen, mit HMCs verschiedener Versionen gemeinsam Power Systeme zu managen. Es ist aber möglich, mit HMCs der Versionen V8R8.6.0 und V8R8.7.0 ein Co-Management von Power Servern zu betreiben. Damit wird ein erleichterter Übergang zur neuen Oberfläche Enhanced UI ( auch bekannt als Enhanced+ Interface ) möglich.
Darüber hinaus gibt es im Internet viele Hilfestellungen, um das Enhanced UI besser kennen zu lernen. In den Blogs zu PowerVM von IBM developerWorks finden sich dazu folgenden Einträge:

• What’s new in HMC V8R8.6.0
• HMC V8 R8.6.0 Enhanced UI Updates
• Shared Storage Pool Management with HMC
• Creating Partition with Partition Templates in HMC
• Virtual Network Management with HMC ­EnhancedUI
• PowerVM Performance Monitoring – What’s New In HMC R8V8.6.0

Nigel Griffiths von IBM UK hat eine Reihe von YouTube Videos erstellt, in dem die verschiedenen Teile der erweiterten Oberfläche demonstriert werden.
(Die Links zu diesen Einträgen finden Sie in Abschnitt 5 des Artikels mit den ausführlichen Adressen)

• IBM i IO Hosting

In der Version V8R8.7.0 können SCSI Adapter, die von der IBM i Partition aus gehosted werden, im „­Storage Adapter View“ der Partition generiert und dargestellt werden. Hierfür wurde das GUI und die zugehörigen REST API erweitert (zum REST API: siehe auch Artikel im Dezember 2016).

• Performance und Kapazität Monitoring

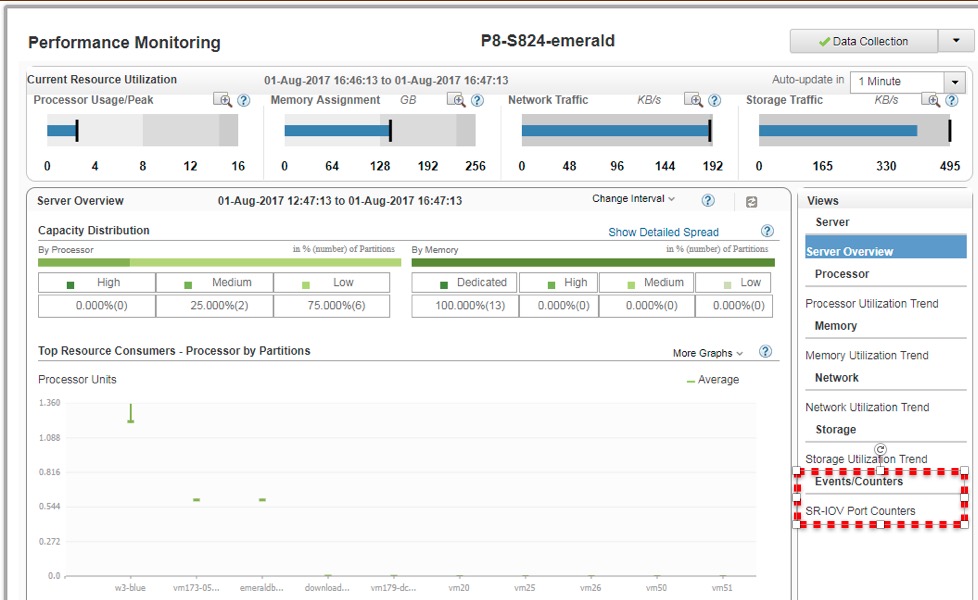

Das Performance Monitoring Dashboard wurde erweitert, unter anderem um eine Sektion für SR-IOV (= Single Root IO Virtualization). Es ist möglich, ­Statistiken zu „Port Counters“ eines Servers unmittelbar zu erhalten und die Statistk neu zu starten (siehe Abb 4.2-3)

• Virtueller Speicher und Netzwerk

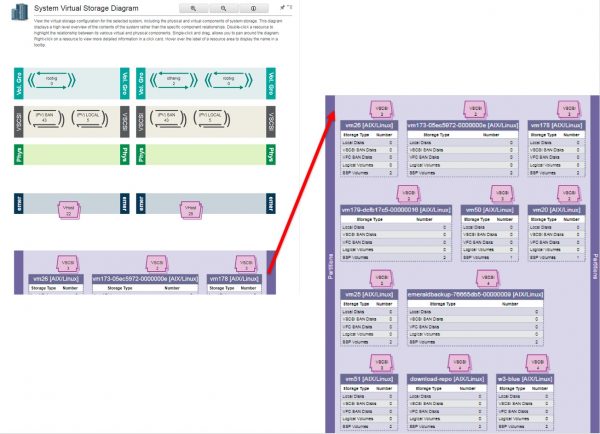

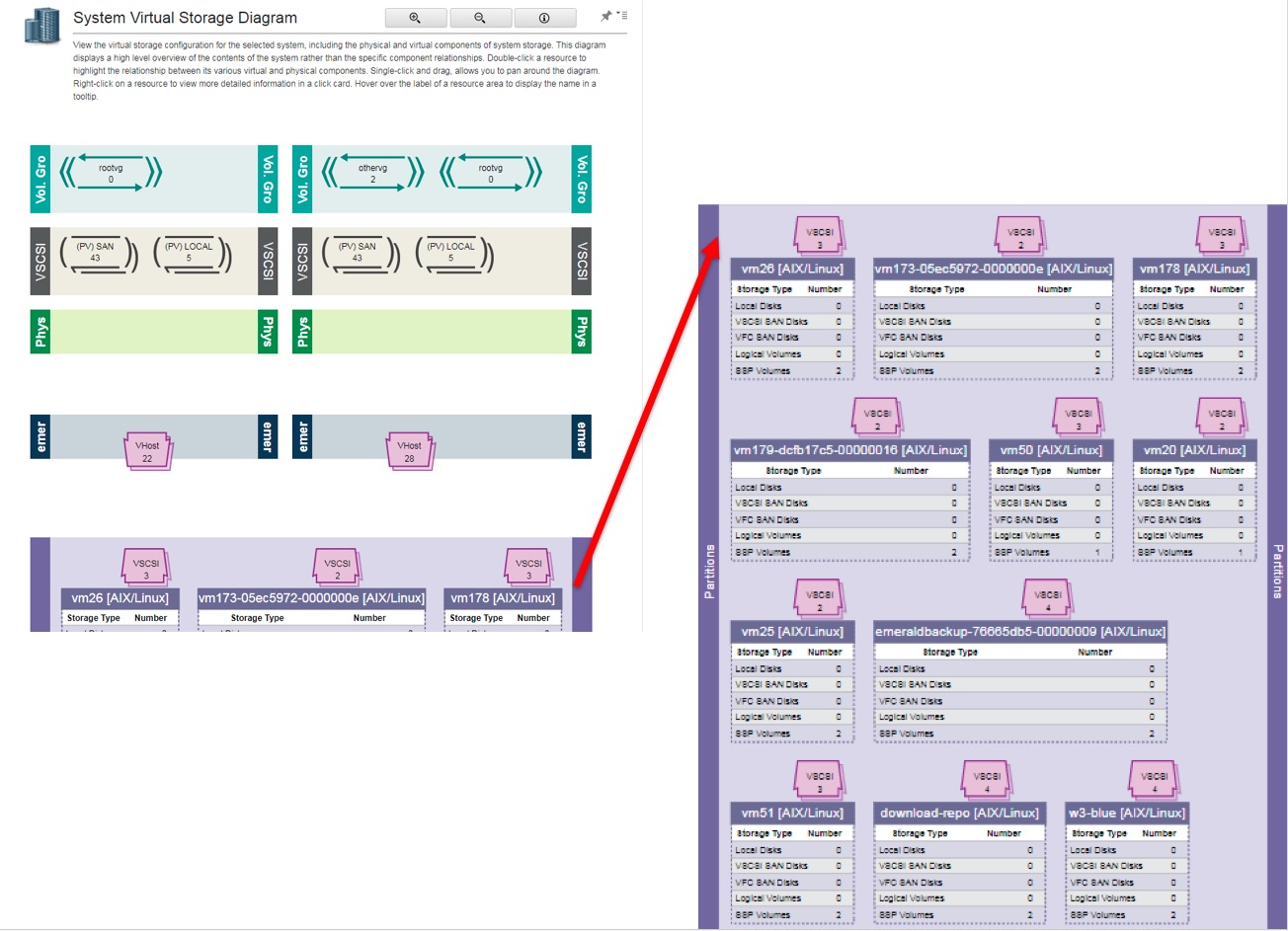

Die Darstellungen der Adapter Ansicht zu virtuellem Speicher wurden erweitert (siehe Abb 4.2-4). Es ist jetzt möglich, aus dieser Ansicht neue Speicher Definitionen hinzuzufügen. Auch im Bereich des virtuellen Fibre Channel wurde die Darstellung noch erweitert.

• Performance

In jedem neuen Release der HMC Software ist es mit ein Ziel, die Performance der HMC weiter zu verbessern. Dies gilt auch für das Release 8.7.0. Der Focus lag bei diesem Release neben der Performanceverbesserung für die erweiterte Grafische Oberfläche auch auf Verbesserungen im Bereich der virtuellen Network ­Interface Cards (NICs), des virtuellen Speichers und der Topologie Übersichten.

• HMC Management

Im Bereich des HMC Managements ist es nun möglich „upgrade data“ auf die remote Seite über FTP oder Secure FTP zu speichern, und, nachdem die HMC ­aktualisiert wurde, diese wieder von der remoten Seite zu laden.

Die Funktion „formatmedia“ wurde eingeführt. Sie ermöglicht es, USB Geräte direkt zu formatieren und Informationen über das Gerät anzuzeigen.
Der Befehl „lsmediadev“ wurde erweitert, um ebenfalls die Information über angeschlossene USB Geräte anzuzeigen.

Die Befehle „chhmc“ und „lshmc“ wurden erweitert, um BMC (= Baseboard Management Controler) -Einstellungen der Power basierten IBM HMC anzuzeigen und einzustellen.

• Weitere zusätzliche Funktionen

• Auf der Erweiterten Oberfläche sind nun SystemPlan und Frames unterstützt
• In den verschiedenen Dashboard Ansichten können die Spalten der Tabellen individuell angeordnet werden
• Das Erzeugen neuer LPARs über Templates wurde erweitert, insbesondere erfolgen jetzt Status ­Updates über den Fortschritt
• Die Übersichtsseite der generellen Systemeinstellungen beinhaltet nun auch IP Adressen. In der Übersichtsseite der virtuellen I/O Server ist die Anzahl der virtuellen Adapter eingefügt.
• Das Migrieren einer LPAR wird jetzt im Hintergrund ausgeführt. Dadurch können in dieser Zeit anderen Operationen an der HMC durchgeführt werden.

Folgende Anmerkungen sind darüber hinaus ­bezügliche der HMC V8 R8.7.0 wichtig:

• HMC V8R8.7.0 wird die letzte Version sein, die POWER6 Systeme unterstützt
• Diese Version wird nicht auf den Modellen CR5, CR6 und C08 (deskside) unterstützt
• Die Unterstüzung der grafischen Oberfläche wurden um die folgenden Browserversionen erweitert: Google Chrome Version 60, Internet Explorer 11.0; Mozilla Firefox Version 45

Extended Support Release (ESR); Mozilla Firefox Version 52 Extended Support Release (ESR); Safari Version 10.1.

Eine detaillierte Übersicht über alle neuen Funktionen der HMC Version V8R8.7.0 finden Sie im Hardware Management Console Readme
Das PowerVM Team begrüßt es, wenn Fragen oder Anregungen über das Developer Works Forum oder die LinkedIN Gruppe zu PowerVM gestellt werden.
(Die Links zu diesen Einträgen finden Sie in Abschnitt 5 des Artikels mit den ausführlichen Adressen)
