von Edelgard Schittko

---

Vielen Dank an meinen Kollegen Dr. Michael Perzl für
die Bereitstellung der remoten Testinstallation bei der IBM in München.

---

1. Update zur IBM Roadmap zur HMC/vHMC

Aufgrund des Feedbacks von IBM Kunden und IBM Geschäftspartnern wurden die Termine der IBM ­Roadmap zur HMC/vHMC im Dezember 2018 gegenüber der bisher bekannten Roadmap von Ende Oktober 2018 zeitlich gestreckt und entzerrt. Die neuen IBM Planungen sehen wie folgt aus:

• In 2019 wird es kein Release 2 zu Version 9 geben, sondern erst in 2020
• V9R2 wird nicht mehr auf CR9 unterstützt sein, aber auf vHMC x86 und auf Power-basierten HMCs beziehungsweise vHMCs
• In 2019 ist das aktuelle Release die Version 9 Release 1. Es wird im Laufe des Jahres dazu ein Service Pack M930 geben, aktuell ist M921 (Stand Februar 2019)
• Geplantes Service-Ende für V8.8.7 ist nach wie vor: 31.08.2019

2. Neuerungen in Version 9 Release 1

Nachfolgend etliche funktionale Details zu Version 9 Release 1.

I) Support für IBM POWER9-Systeme

Für das Management von IBM POWER9-Systemen über eine HMC/vHMC ist die Version 9 Release 1 erforderlich – je nach Modell mit einem bestimmten Fix-Level, siehe Tabelle in Abb. 2.1 in Teil 1 in Ausgabe 4/2018 NEWSolutions.

II) Support für IBM BMC-Systeme

(BMC = ­Baseboard Management Controller)
Folgende IBM POWER9 BMC-Systeme können mit Version 9 Release 1 mit mindestens Service Pack 1 gemanagt werden, obwohl sie kein ­PowerVM installiert haben: AC922 = 8335-GTx , LC921 = 9006-12P, LC922 = 9006-22P

III) Erweiterungen bei LPM = Live Partition ­Mobility

Neu ist ein MES Upgrade Support mit gleicher ­Seriennummer bei LPM, dafür wird mindestens V9R1 M920 benötigt. Außerdem werden ab diesem Fix die Daten im LPM verschlüsselt und ­komprimiert.

Ausführliche weitere Informationen zu den Neuerungen mit Version 9 Release 1 und den jeweiligen Service Packs / Fixes gibt es in den Readme-Files:

https://download4.boulder.ibm.com/sar/CMA/HMA/07hb4/5/MH01733.readme.html

https://delivery04.dhe.ibm.com/sar/CMA/HMA/07yj3/0/vMH01789.readme.html

https://download4.boulder.ibm.com/sar/CMA/HMA/081mn/0/MH01804.readme.html

3. Upgrade von V8.8.6 direkt nach V9 R1 M910 und Update nach M921 (d.h. Überspringen von V8.8.7)

Wie in Teil 1 in Ausgabe 4 dargestellt, ist es möglich, bei einem Upgrade von V8.8.6 nach Version 9 die „Zwischenversion“ V8.8.7 zu überspringen. Ein Upgrade von V8.8.6 sollte durchgeführt werden wegen des Wartungsendes am 31.10.2018, wie auch dort bereits erwähnt. – Dieser Upgrade wurde in einer Testumgebung in München durchgeführt auf einer vHMC in einer x86-Umgebung mit V8.8.6 und SP1 installiert.

Verwendete Anleitungen:

https://www-01.ibm.com/support/docview.wss?uid=nas8N1022499

https://www-01.ibm.com/support/docview.wss?uid=nas8N1022537

Hinweise:

Schritte 1 – 6 sind Vorarbeiten, der eigentliche Upgrade nach V9 findet in Schritt 7 statt und der Update auf M921 dann in Schritt 9. In den Schritten 7, 8, 10, 11 sind empfohlene Nacharbeiten beschrieben. Wichtig: Die Lizenzen für die Installation beziehungsweise die damit verbundenen Downloads müssen vorhanden sein. In der Testumgebung auf einer vHMC in einer x86-Umgebung sind es die Lizenzprogramme ­5765-HMV für Version 8 und 5765-HMW für Version 9 ­einschließlich Wartung.

SCHRITT 1: Überprüfen, ob mindestens SP1 installiert ist bei Version 8.8.6

In der Testumgebung ist bei Version 8.8.6 ServicePack (SP) 1 installiert, was die Minimalanforderung bezüglich Upgrade nach V9 ist, siehe Abb 3.1..
Diese Anzeige bekommt man durch Klicken rechts oben im GUI der HMC/vHMC auf das Fragezeichen und danach auf „About“, wie schon in Teil 1 in Ausgabe 4 erläutert.

SCHRITT 2: Backups

Details zu Backups siehe Anleitung:

https://www-01.ibm.com/support/docview.wss?uid=nas8N1022499

Vor einem Upgrade sind Save Profil Data und Save Upgrade Data auszuführen.

Save Profil Data ist optional – bei Produktiv-Installationen gilt natürlich die Empfehlung, diesen Save pro Managed System durchzuführen, in der Testumgebung mit der vHMC wurde dieser Schritt nicht ausgeführt.

Im Unterschied zu Save Profil Data ist Save ­Upgrade Data Pflicht vor einem Upgrade, versucht man, ohne Save Upgrade Data den Upgrade durchzuführen,
bekommt man eine Fehlermeldung, siehe Abb. 3.2a

Save Upgrade Data: in der Testumgebung ist wegen der vHMC kein Verwenden von USB möglich, der Save erfolgt lokal, deswegen wird die Ausführung über die Option „Save Upgrade Data“ unter „Console Management“ mit dem Default-Ziel Disk angestoßen.

Siehe Abb. 3.2b
Siehe Abb. 3.2c



SCHRITT 3: Neustart der HMC ( vHMC ) ausführen über „Console Management“

Console Management ›› Shut Down or Restart the Management Console ›› Restart HMC

Bemerkung: hier wird noch kein Upgrade ausgeführt, nur eine Restart

Siehe Abb. 3.3

SCHRITT 4: Überprüfen, ob zur HMC eine remote virtuelle Terminal-Session möglich ist.

Hintergrund: eine remote virtuelle Terminal-Session wird später für den Upgrade zum Ausführen von Befehlen benötigt. Der Upgrade ist nicht komplett über die GUI möglich.

Siehe Abbildungen 3.4a und 3.4b, es muß „Enable remote virtual terminal connections“ markiert sein.

Prinzipiell hängt der konkrete Weg, eine remote virtuelle Terminal-Session zur HMC/vHMC aufzubauen, vom verwendeten Endgerät ab, nachfolgende Screen­shots sind erstellt worden von einem MacBook mit der dort verfügbaren Terminal-Funktion und ssh auf die vHMC mit dem User hscroot, siehe Abbildung 3.4c.
Alternativ wird in Windows-Umgebungen in der Regel Putty verwendet für solch eine Terminal-Session.

Siehe Abb. 3.4c

SCHRITT 5: Download der benötigten HMC-Software V9 R1 M910 direkt auf die HMC/vHMC

In der hier befolgten Anleitung

https://www-01.ibm.com/support/docview.wss?uid=nas8N1022499

werden mehrere Optionen beschrieben, um die benötigte HMC-Software V9 R1 M910 zu bekommen:

• Download von .iso-Images
• Brennen von DVDs mit der ­Software
• Installation von einem internen FTP-Server, wo die Software ­bereits vorhanden ist
• Download von einem IBM FTP-Server direkt auf die HMC/vHMC

Weil die verwendete vHMC direkt mit dem Internet verbunden ist, wurde die letzte Option verwendet, d.h. die Software wurde direkt von einem IBM FTP-Server aus auf die vHMC geladen, der Zeitaufwand dafür war im Testscenario ca. 2 h 30 min und der Platten-Platzbedarf ca. 5 GB.

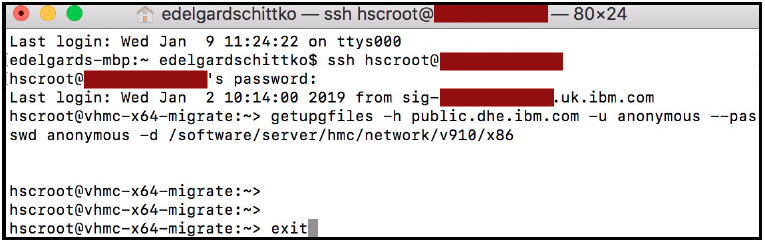

Befehlszeile in der Terminal-Session für den Download, siehe auch Abbildung 3.5:

getupgfiles -h public.dhe.ibm.com -u anonymous --passwd anonymous -d /software/server/hmc/network/v910/x86

Wenn man während des Downloads – in der Testumgebung 2 h 30 min – den Status überwachen möchte, kann man dies von einer zweiten Terminal-Session aus, wie in der Anleitung beschrieben:

https://www-01.ibm.com/support/docview.wss?uid=nas8N1022499

SCHRITT 6: Modus „Upgrade“ für den nächsten Restart der HMC/vHMC setzen

Nach dem erfolgreichen Download der Software muss man für den nächsten Restart der HMC/vHMC den Modus „Upgrade“ setzen in der HMC/vHMC über die Terminal-Session mit nachfolgendem Befehl, siehe auch Abbildung 3.6:

chhmc -c altdiskboot -s enable --mode upgrade

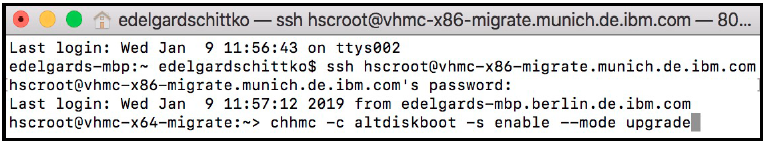

Siehe Abb. 3.6

SCHRITT 7: Upgrade ausführen durch einen Restart der HMC/vHMC

Der eigentliche Upgrade wird beim Restart der HMC/vHMC ausgeführt. Ein Restart kann über die GUI gestartet werden (siehe Abb. 3.3) oder es kann dafür nachfolgender Befehl in der Terminal-Session ­verwendet werden, siehe auch Abbildung 3.7:

hmcshutdown -t now -r

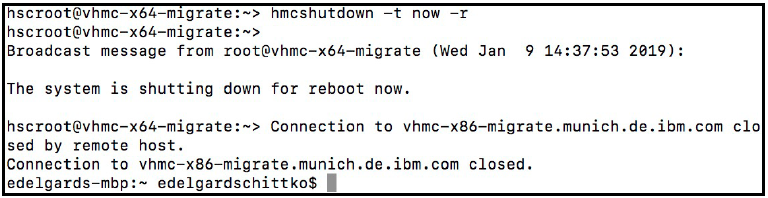

Siehe Abb. 3.7

In der Anleitung

https://www-01.ibm.com/support/docview.wss?uid=nas8N1022499

wird als Zeitbedarf 30 – 45 min angegeben für diesen Restart mit Upgrade, im Testscenario dauerte es 35 min, bis eine Anmeldung an der vHMC ( https://vhmc-x86-migrate.munich.de.ibm.com) über den Browser mit dem User hscroot möglich war.

SCHRITT 8: Überprüfen, ob die HMC/vHMC auf V9 R1 M910 ist

Beim ersten Anmelden nach dem Upgrade auf V9 auf der HMC/vHMC über https://IP-Adr (oder https://Langname der HMC/vHMC) fällt sofort auf, dass es die Option „Classic View“ nicht mehr gibt, dies ist ein Indiz, dass die HMC/vHMC nicht mehr V8.8.6 verwendet, sondern V9.

Die Anzeige, welche Version genau verwendet wird, hier Version 9, siehe Abbildung 3.8, bekommt man durch Klicken rechts oben im GUI der HMC/vHMC auf das Fragezeichen und danach auf „About“, wie schon in Teil 1 in Ausgabe 4 erläutert.

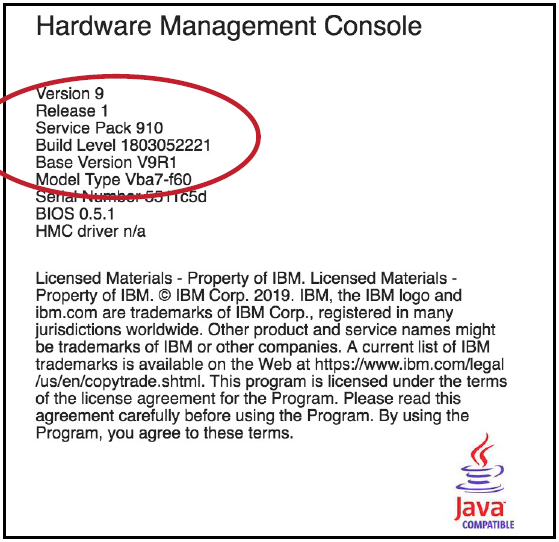

Siehe Abb. 3.8

SCHRITT 9: Update von V9 R1 M910 nach V9 R1 M921

Es wird empfohlen, die HMC/vHMC auf den neuesten Level M921 anzuheben per Update.

Die dafür zu verwendende Anleitung findet man unter:

https://www-01.ibm.com/support/docview.wss?uid=nas8N1022537

In der vHMC (x86) -Testumgebung sind Stand 25.01.2019 zwei Updates durchzuführen, weil es folgende Fixe gibt, die nacheinander (!) zu installieren sind. Dazwischen ist ein Restart ( = Reboot ) der vHMC erforderlich:

• vMH01789 vom 16.11.2018
• vMH01804 vom 17.01.2019

Hinweise:

• für eine x86-basierte HMC sind die „Nummern“ der Fixe: MH01789 und MH01804
• für eine Power(ppc)-basierte vHMC / HMC lauten die entsprechenden „Nummern“ der Fixe:
  (v)MH01790 und (v)MH01805

Auf die unterschiedlichen „Nummernkreise“ bezüglich der Fixe für x86- und ppc-Umgebungen wurde ja schon in Teil 1 in Ausgabe 4 eingegangen.

Nachfolgend einige Screenshots (Abb. 3.9a bis 3.9j) von der Installation von vMH01789 und vMH01804, nacheinander mit Restart (Reboot) der vHMC dazwischen auf der vHMC(x86)-Testumgebung gemäß Anleitung

https://www-01.ibm.com/support/docview.wss?uid=nas8N1022537

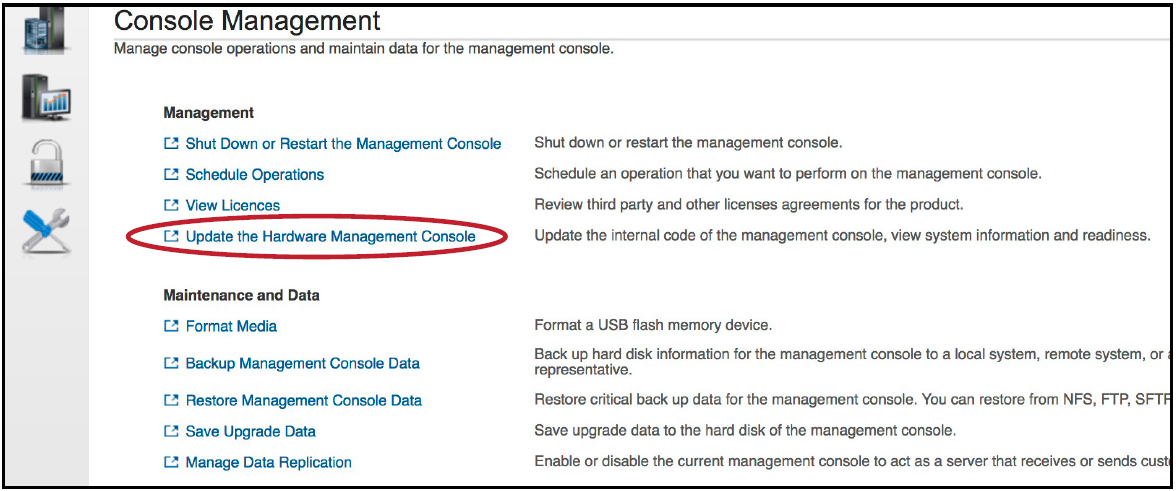

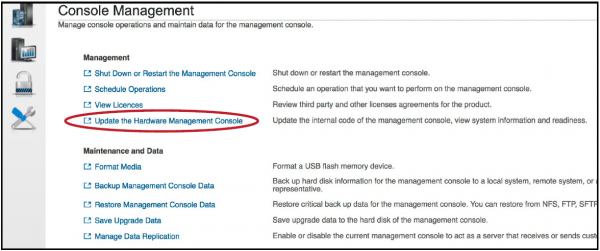

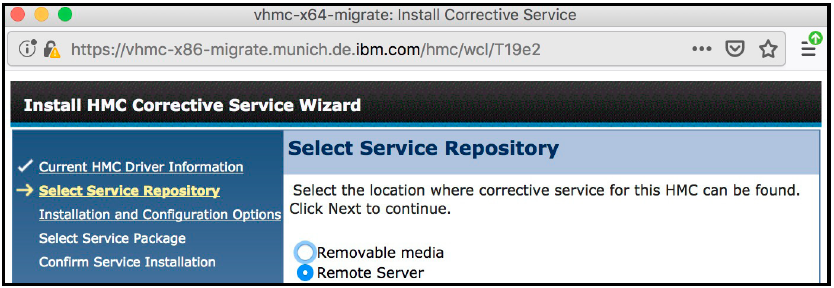

Siehe Abb. 3.9a und 3.9b



Wie in Schritt 5 wurde auch hier als Installationsquelle ein bestimmter IBM-FTP-Server aus dem Internet verwendet zum direkten Download der Software auf die vHMC der Testumgebung. Weil die vHMC einen Internet-Zugang hat, ist dieser Installationsweg möglich.

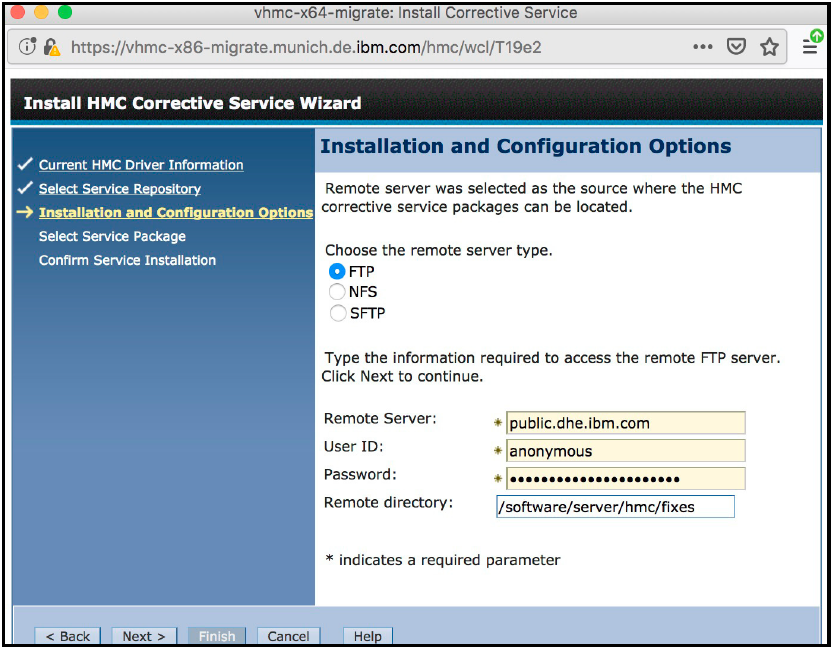

Siehe Abb. 3.9c

Alternative Installationsoptionen sind wieder wie bei Schritt 5:

• Download von .iso-Images
• Brennen von DVDs mit der Software
• Installation von einem internen FTP-Server, wo die Software bereits vorhanden ist

Alle Installationsoptionen sind in der verwendeten Anleitung beschrieben:

https://www-01.ibm.com/support/docview.wss?uid=nas8N1022537

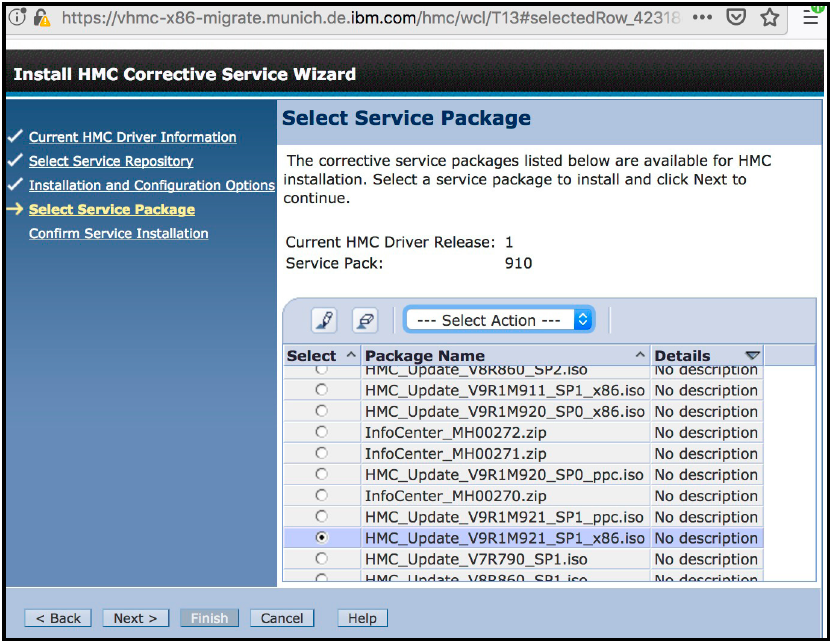

Hinweis zu Abb. 3.9.d:

vMH01789 wird installiert durch das iso-Image: HMC_Update_V9R1M921_SP1_x86.iso.

Siehe Abb. 3.9d

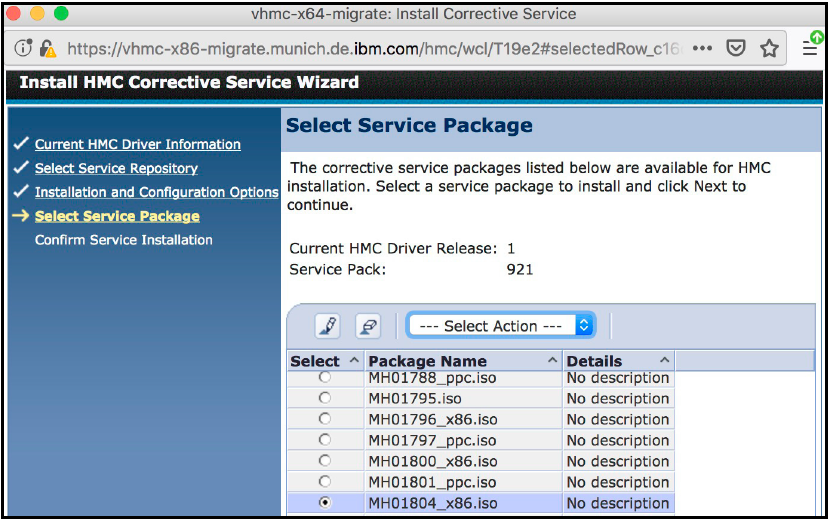

Hinweis zu Abb. 3.9e: Im zweiten Durchlauf der Installationsprozedur wird vMH01804 installiert durch das iso-Image MH01804_x86.iso.

Siehe Abb. 3.9e

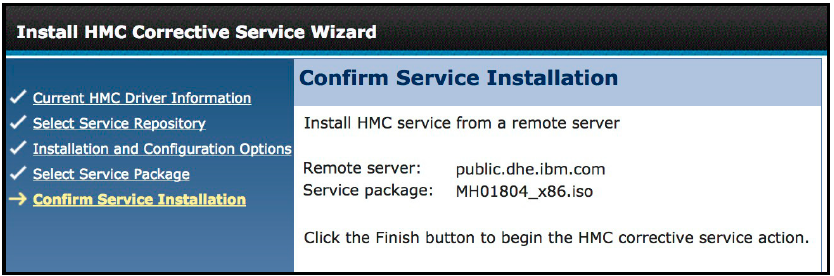

Siehe Abb. 3.9f

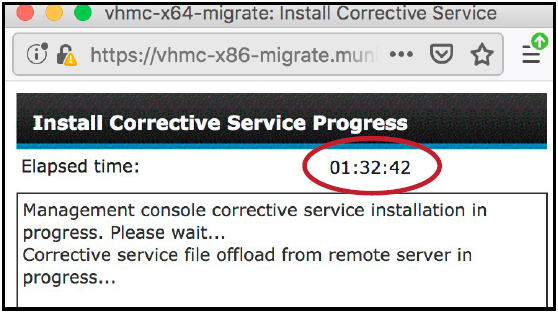

Siehe Abb. 3.9g





In der Testumgebung haben beide Installationen – jeweils ohne den Reboot der vHMC – jeweils knapp zwei Stunden gedauert, sowohl für vMH01789 = HMC_Update_V9R1M921_SP1_x86.iso als auch für vMH01804 = MH01804_x86.iso. Der Restart / Reboot der vMHC hat jeweils knapp 30 Minuten gedauert.

Siehe Abb. 3.9h

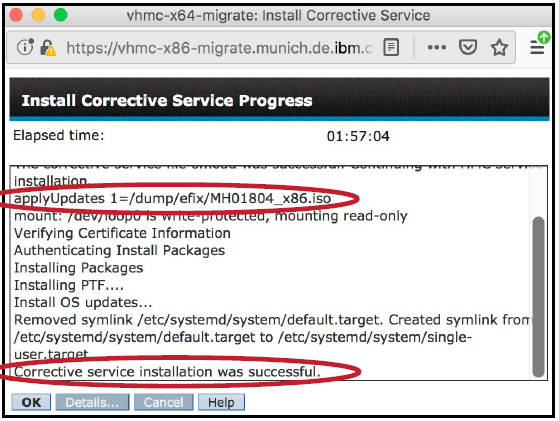

Siehe Abb. 3.9i

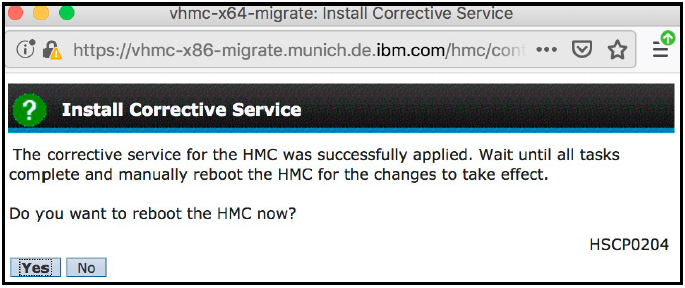

Siehe Abb. 3.9j





SCHRITT 10: Überprüfen, ob die HMC/vHMC auf V9 R1 M921 ist

Analog zu Schritt 8 meldet man sich bei der HMC/vHMC an und überprüft durch
Klicken rechts oben im GUI der HMC/vHMC auf das Fragezeichen und danach auf „About“ den genauen Software-Status, siehe Abb. 3.10.

In der Testumgebung wurde auf der vHMC mit V9 R1 erfolgreich M921 als ServicePack (v)MH01789 und iFix (v)MH01804 installiert. Außerdem sieht man, dass auf dieser vHMC auch (v)MH01800 installiert wurde. Dieses Fix ist seit 17.01.2019 ersetzt durch (v)MH01804 und man kann (v)MH01800 überspringen durch direkte Installation von (v)MH01804.

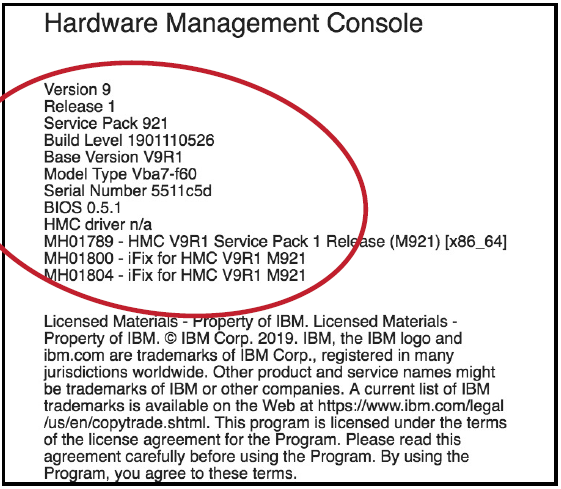

Siehe Abb. 3.10 auf Seite 29

SCHRITT 11: Backup der HMC/vHMC

Wie in der Anleitung

https://www-01.ibm.com/support/docview.wss?uid=nas8N1022537

zum Update der HMC/vHMC empfohlen, sollte nach erfolgreichem Update ein Backup ausgeführt werden.

Nachfolgend einige Screenshots (Abb. 3.11a … 3.11f) vom Backup der vHMC (x86) in der Testumgebung, es wurde ein Backup zu einer remoten IBM i-Partition durchgeführt.

Der Einstieg für einen HMC/vHMC Backup erfolgt in der GUI der HMC/vHMC über „HMC Management“ ›› „Console Management“, siehe Abb. 3.11a, dann weiter auf der rechten Seite über „Backup Management Console Data“, siehe Abb.3.10b.

Siehe Abb. 3.11a

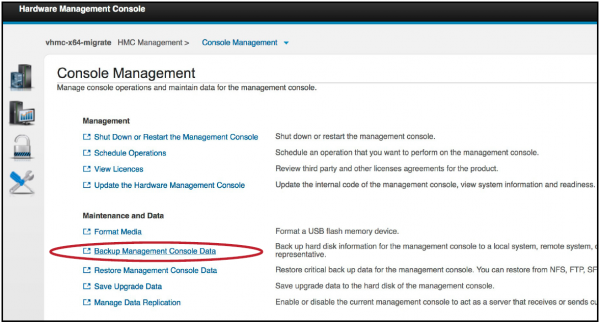

Siehe Abb. 3.11b

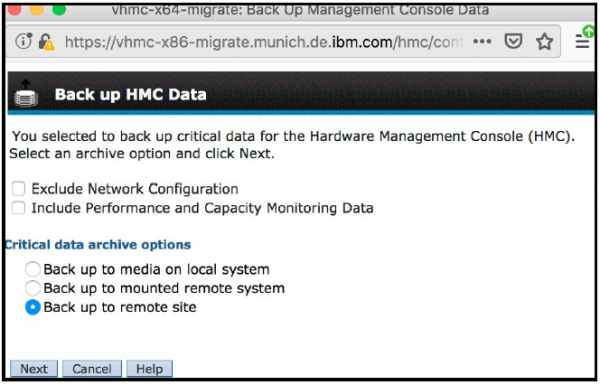

Siehe Abb. 3.11c

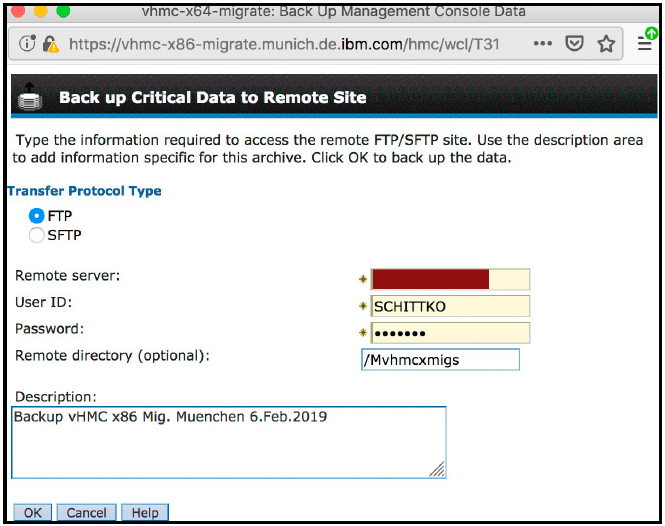

Bei den Angaben zur remoten IBM i-Partition wird das vorher erstellte Verzeichnis Mvhmcxmigs aus dem IFS als Ziel mit angegeben, siehe Abb. 3.11d.

Siehe Abb. 3.11d

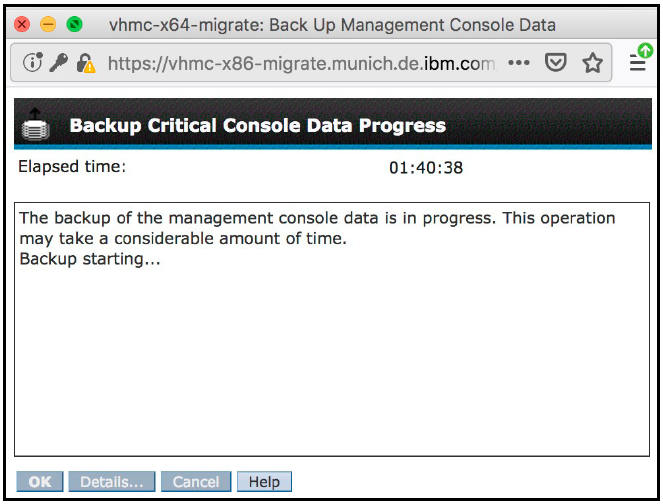

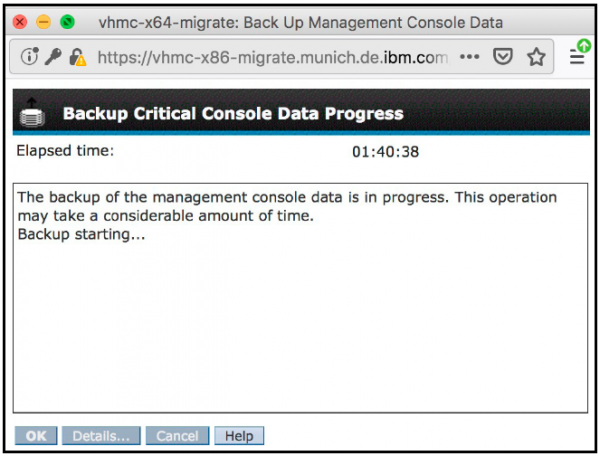

Siehe Abb. 3.11e

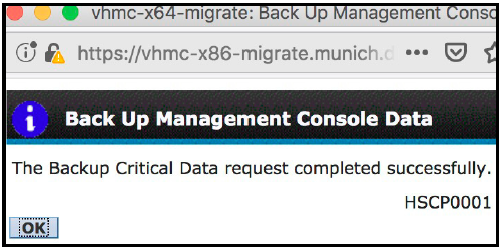

Siehe Abb. 3.11f





Als Backup der vHMC wurde im IFS der IBM i-Partition im vorher angegebenen Verzeichnis Mvhmcxmigs eine Datei:

HMCBackup_20190206.xxxxxx.tgz
(Größe ca. 1,6 GB) erstellt.
