Neues von der IBM Hardware Management Console – Teil 1

19. Dezember 2018 | Von admin | Kategorie: IBM Announcements, Systemmanagement

Mit der Ankündigung der IBM POWER9 Enterprise Systeme E950 und E980 (siehe NEWSolutions 03/2018) im August 2018 und der generellen Verfügbarkeit im Zeitraum August bis November 2018 hat IBM das komplette IBM Power Portfolio mit den IBM POWER9 Prozessoren ausgestattet und bietet damit für viele verschiedene Workloads wie zum Beispiel Db2, SAP HANA und PowerAI auf den drei unterstützten Betriebssystemfamilien AIX, IBM i und Linux die passende und neueste Infrastruktur an.

Read Offline:

Download PDF

Download ePub

©IBM & Burgy Zapp

von Edelgard Schittko

Zeitgleich mit den verschiedenen Modellen der IBM POWER9 Enterprise Systeme E950 und E980 wurden auch mehrere neue Maintenance-Level der Version 9 Release 1 der Software zur IBM Hardware Management Console (HMC) verfügbar. Deswegen wird die Autorin Edelgard Schittko in diesem Teil 1 und in einem späteren Artikel Anfang 2019 in Teil 2 das komplette Portfolio von 2018 zur HMC und zur virtuellen HMC (vHMC ) vorstellen einschließlich der Funktionen von Version 9 und einen Ausblick auf die weitere Entwicklung in 2019 / 2020 geben.

Danksagung & Trademarks

Vielen Dank an Shamsundar Ashok IBM Austin, USA für die Hilfe zu diesem Artikel und insbesondere für die Abbildung 1.2..
Vielen Dank an meinen Kollegen Dr.Michael Perzl für die Bereitstellung der remoten Testinstallation bei der IBM in München.
Trademarks siehe https://www.ibm.com/legal/us/en/copytrade.shtml

Hier in Teil 1 ist der Schwerpunkt die Roadmap der IBM HMC / vHMC und die Planungsinformationen für 2018 / 2019 / 2020 und anhand einiger Screenshots werden erste „Impressionen“ zu Version 9 Release 1 gegeben.

In Teil 2 werden funktionale Details zu Version 9 Release 1 aufgeführt und anhand von weiteren Screenshots aus einer Testinstallation vorgestellt.

1. HMC / vHMC Roadmap

Abbildung 1.1 HMC-Optionen / WDFM = WithDrawn From Marketing

Stand November 2018 gibt es vier HMC-Optionen, siehe Abbildung 1.1:

IBM 7063-CR1 ist eine Kombination aus Hardware und Software, es ist eine Hardware Management Console, basierend auf einem IBM POWER8 System und mit der HMC-Software, aktuell ist Version 9 Release 1
IBM 7042-CR9 ist auch eine Kombination aus Hardware und Software, basierend auf einem Intel (x86)- System und mit der HMC-Software, diese Kombination ist zurückgezogen vom Vertrieb seit 20.07.2018, also nicht mehr neu bestellbar, es gibt aber nach wie vor Software-Wartung für 7042-CR9
die virtuelle HMC V9 auf x86 ist eine Software-Lösung für x86-Umgebungen ( in der Regel Intel-basierend ) und wird über das Lizenzprogramm 5765-HMW bestellt (Hinweis: bitte die neue Lizenzprogramm-Nummer 5765-HMW beachten, die Vorgängerversion V8 hieß 5765-HMV)
die virtuelle HMC V9 auf IBM POWER8 / POWER9 ist eine Software-Lösung für IBM Power-Umgebungen und wird über das Lizenzprogramm 5765-HMB bestellt (Hinweis: bitte die neue Lizenzprogramm-Nummer 5765-HMB beachten, die Vorgängerversion V8 hieß 5765-HMA)

Abbildung 1.2 HMC Hardware Roadmap / *EOM = End of Marketing

In Abbildung 1.2 wird die IBM HMC Hardware Roadmap dargestellt, d.h. aktuell gibt es als sogenannte „HMC Appliance“, also eine HMC als Kombination aus Hardware und Software, ausschließlich die Power-basierende HMC 7063-CR1, keine basierend auf x86 ( 7042-CR9 ) . Außerdem werden die zeitlich zugehörigen HMC Software-Versionen in der Abbildung 1.2 aufgeführt: HMC 8.7.0 für 2017 bzw. HMC 9.1.xxx für 2018 und später, für 2019 wird eine neue HMC Version 9.2.930 ( aka Version 9 Release 2 Maintenance Level 930 ) in Aussicht gestellt.

Hinweis zu IBM 7063-CR1: ist nach wie vor POWER8-basierend (S821LC = 8001-12C) , wann es eine Umstellung auf POWER9 geben wird (denkbar wäre z.B. LC921 = 9006 -12P) , ist noch nicht bekannt, in Abbildung 1.2 wird deshalb „Power“ verwendet als Abgrenzungsbegriff zu „x86“.

In Abbildung 1.3 ist die aktuelle „Matching-Tabelle“ bzgl. HMC Hardware und HMC Code Level (Software) und Supportstatus zu sehen. Zwei Punkte sollen hier hervorgehoben werden:

HMC V9.1 (aka Version 9 Release 1) ist das letzte Release für 7042-CR9
IBM POWER6 ist nicht mit V9.1 unterstützt, sondern mit V8.870

Abbildung 1.3 Hardware Support Matrix mit HMC Code Level
Link zur Tabelle in Abbildung 1.3: https://www14.software.ibm.com/support/customercare/sas/f/power5cm/supportedcodeHMCHW.html

2. HMC Version 9 Release 1

Wichtigste Funktion von HMC Version 9 Release 1 ist der Support für die IBM POWER9 Familie, sowohl die ScaleOut-Systeme vom Frühjahr 2018 als auch die Enterprise-Systeme ab August 2018 werden unterstützt, d.h. man benötigt für das Management eines POWER9-Systems über eine HMC zwingend die Version 9, Release 1. Je nachdem, welche POWER9-Systeme angeschlossen werden sollen, sind gewisse Maintenance-Level nötig – siehe 2.1 .

Falls an den bisherigen HMCs im Unternehmen noch POWER6-Systeme betrieben werden, aber HMC V9 Release 1 ja keine IBM POWER6-Systeme mehr unterstützt, ist die Verwendung einer virtuellen HMC V9 (5765-HMW oder 5765-HMB) eine praktikable (und gegebenenfalls Interims-) Lösung, um schnell ein POWER9-System in Betrieb zu nehmen / zu managen.

2.1 Übersicht über die verschiedenen Maintenance-Level zu HMC Version 9 Release 1 von 2018

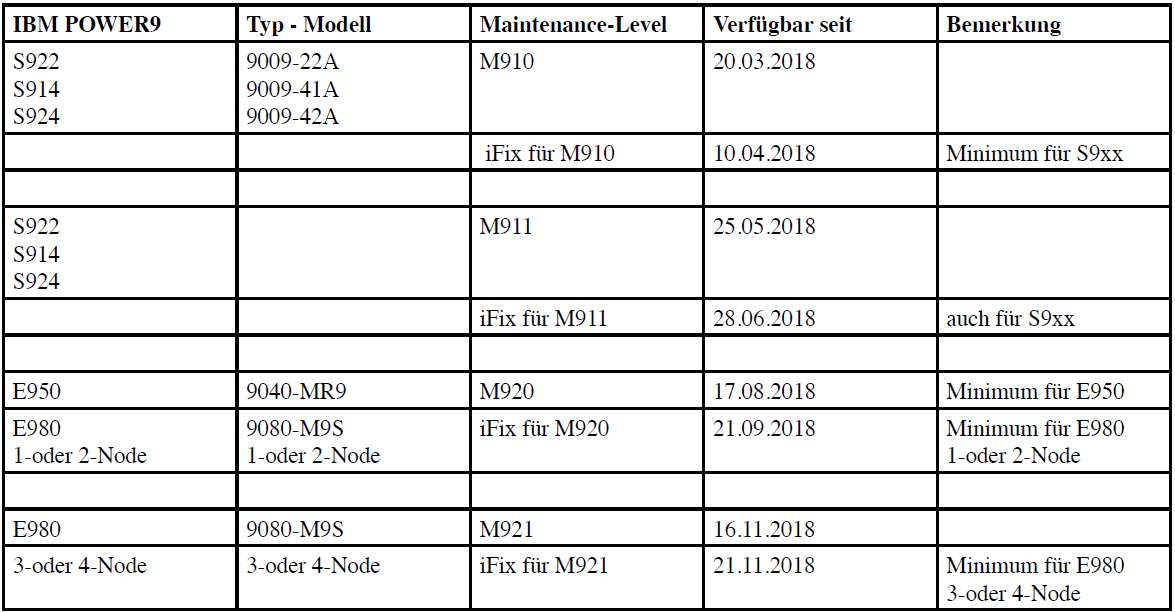

In der nachfolgenden Tabelle – siehe Abbildung 2.1 – werden die Minimum-Maintenance-Level pro IBM POWER9 System angegeben, natürlich können auch jeweils die aktuelleren Level verwendet werden, z.B kann auch ein ScaleOut-System S9xx mit HMC V9R1M921 gemanagt werden. Dabei ist – wie unter IBM POWER8 auch – zu beachten, dass auch die Firmware des IBM POWER9 Systems einen zum HMC-Level „passenden“ Level haben muss, Beispiel: eine E980 (9080-M9S) mit der aktuellsten Firmware VH920_075_075 -auch als FW920.20 bezeichnet- benötigt auf HMC-Seite V9R1M921, also M921, siehe https://delivery04.dhe.ibm.com/sar/CMA/SFA/07yjy/0/01VH920_075_075.html

Abbildung 2.1 – HMC Version 9 Release 1 Maintenance-Level M9xx
Die jeweiligen Maintenance-Level und iFix-Pakete stehen im IBM FixCentral zum Download zur Verfügung: https://www-945.ibm.com/support/fixcentral

2.2 HMC Upgrades – insbesondere zu Version 9

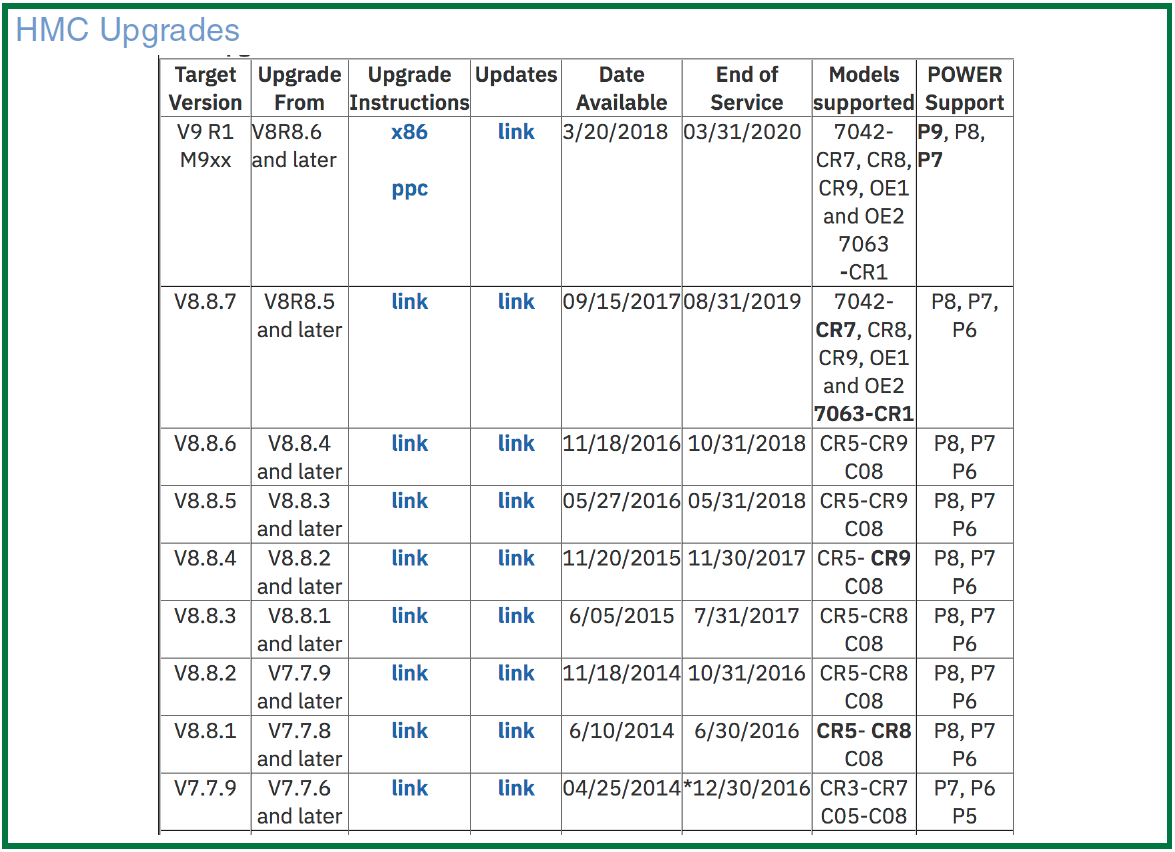

In Abbildung 2.2 werden die möglichen HMC Upgrades und Updates vorgestellt. Wie bisher auch gilt folgende Terminologie: Upgrade ist ein Versionswechsel, hier von Version 8 zu Version 9, Update ist ein Releasewechsel oder ein neuer Maintenance-Level, d.h. bei Updates werden Fixe installiert. Man kann beim Upgrade nach wie vor einen Level überspringen, hier von V8R8.6 direkt nach V9R1 und somit V8R8.7 überspringen. Details zu den dann empfohlenen Service-Packs siehe Abbildung 2.3.

Abbildung 2.2 HMC Upgrades (EoSPS Date = End of Service Pack Support Date)
Quelle zu Abbildung 2.2: https://www-01.ibm.com/support/docview.wss?uid=nas8N1021840

In Abbildung 2.3 sind die Details bzgl. der empfohlenen Updates und Upgrades einschließlich zu verwendender Service Packs in einer Tabelle dargestellt. Außerdem die wichtigen Termine bzgl. jeweiligem Service-Ende.

Quelle: https://www14.software.ibm.com/support/customercare/flrt/liteTable?prodKey=hmc

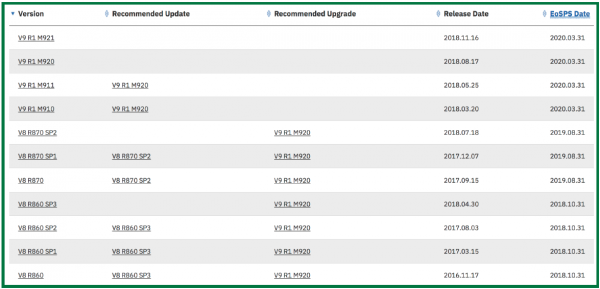

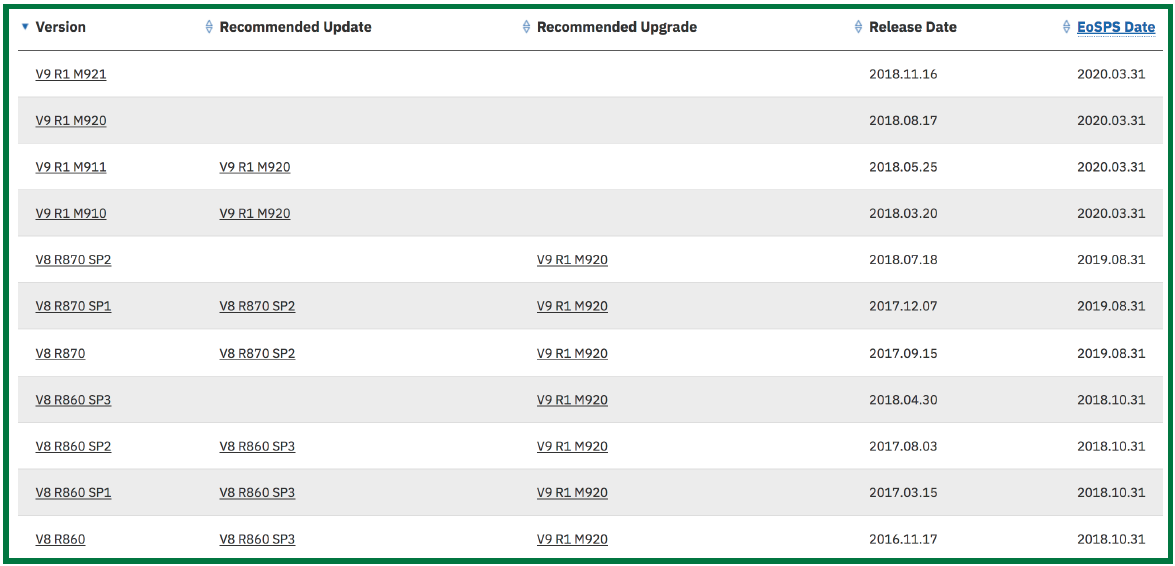

Abbildung 2.3: Updates und Upgrades

2.3 Strategie 2018 / 2019 /2020 bzgl. HMC / vHMC

Weil für HMC V8R8.6 der 31.10.2018 das offizielle Service-Ende war, ist die Empfehlung, ein Upgrade auf eine aktuelle Version V8R8.7 oder – falls keine POWER6-Systeme zu managen sind – auf V9R1 durchzuführen. Für V9R1 ist das bisher geplante Service-Ende der 31.03.2020. In Kombination mit der Tabelle aus Abbildung 1.3 ergibt sich, dass der 31.03.2020 auch das Service-Ende für die Intel-basierenden HMCs 7042-CR7, -CR8, -CR9 ist.

Die Empfehlung ist hier für spätestens in 2020, Power-basierte HMCs zu verwenden.

Außerdem sind die virtuellen HMCs (aktuell V9 über 5765-HMW bzw. 5765-HMB) eine sinnvolle Ergänzung, um sich schnell mit neuen Versionen / Releases / Maintenance-Level vertraut zu machen.

3. Screenshots – erste Eindrücke von HMC Version 9 Release 1

Die nachfolgenden Screenshots sind erstellt worden unter Verwendung einer Testinstallation einer virtuellen HMC V9R1M921 mit einem S922 (= 9009-22A) IBM POWER9 ScaleOut System.

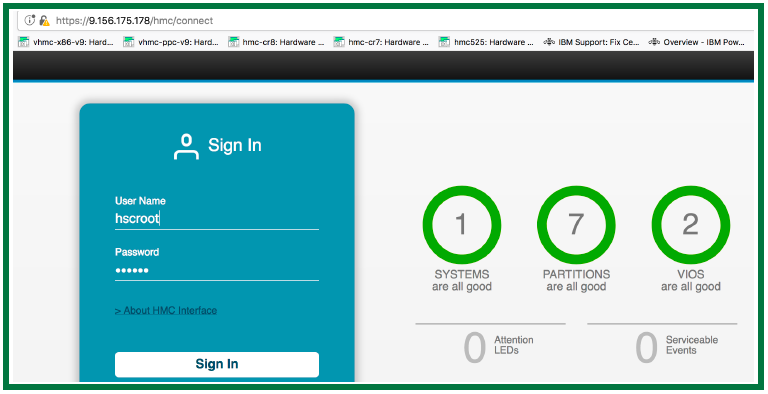

Abbildung 3.1 zeigt den Anmeldeschirm von V9R1, dort sieht man auf einen Blick, wie es um den „Gesundheitszustand“ der gemanagten Systeme einschließlich ihrer Partitionen bestellt ist.

Abbildung 3.1 Anmeldeschirm

In Abbildung 3.2 Systemübersicht sieht man alle gemanagten Systeme, hier im Beispiel nur eins, eine S922, auf dieser Ebene kann man sowohl links über die Icons als auch rechts über „Actions“ viele Funktionen ausführen bzw. Definitionen erstellen.

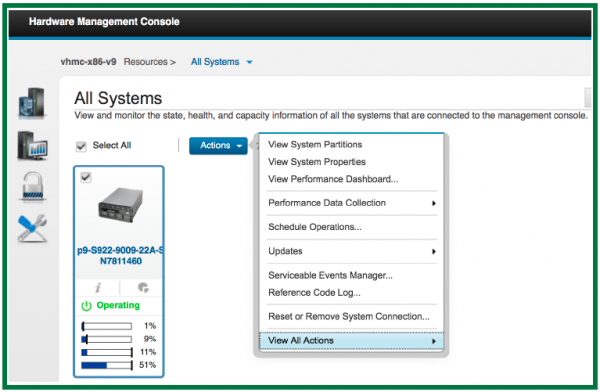

Abbildung 3.2 Systemübersicht

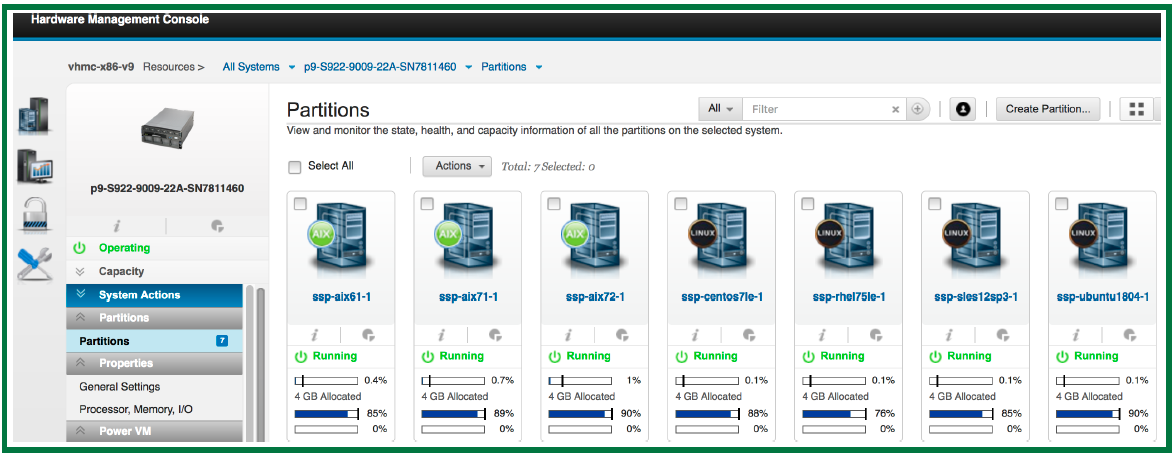

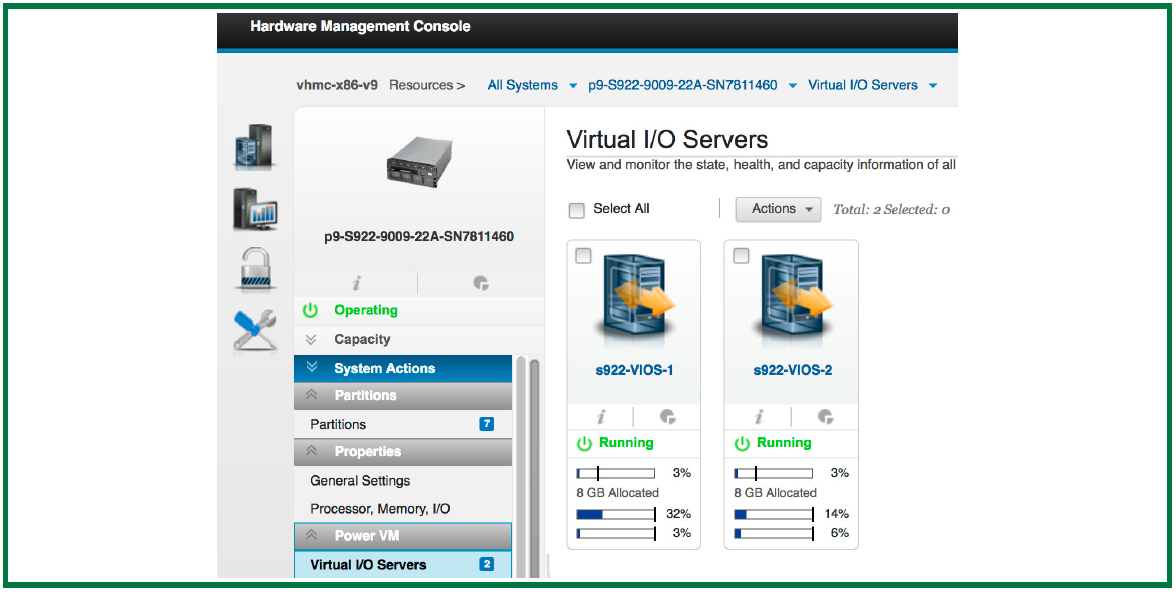

In den Abbildungen 3.3 und 3.4 werden die insgesamt 9 installierten Partitionen (2 Virtual I/O Servers = VIOS) und 7 Betriebssystem-Partitionen (hier AIX und Linux) in der grafischen Oberfläche (GUI) von Version 9 angezeigt mit Basis-Informationen pro Partition, dabei gibt es, wie bereits in der HMC-GUI von Version 8, zwei getrennte Pfade für die Anzeige der VIOSe und der Betriebssystem-Partitionen.

Abbildung 3.3

Abbildung 3.4

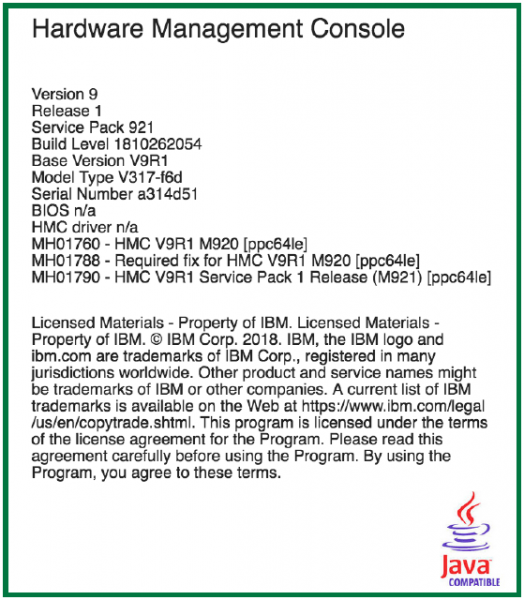

In den Abbildungen 3.5., 3.6 und 3.7 sieht man die Detail-Informationen einschließlich der MH-Level für die jeweilige Installation, in Abbildung 3.6 für eine x86 – (Intel –) basierte virtuelle HMC, in Abbildung 3.7 für eine Power-basierte virtuelle HMC, auch als „ppc64le“ bezeichnet.

Um diese Anzeige zu erhalten, muß man ganz rechts oben auf das Fragezeichen klicken neben der Anmeldeinformation (hier „hscroot“) , siehe Abbildung 3.5.

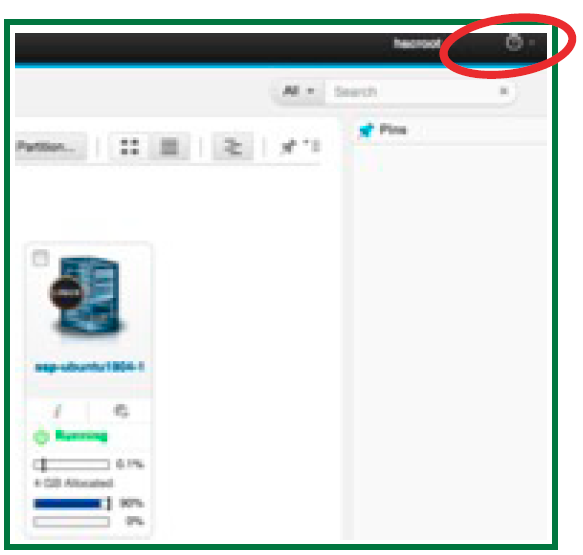

Abbildung 3.5 Fragezeichen anklicken

Vergleicht man die MH-Angaben in den Abbildungen 3.6 und 3.7, fällt auf, dass es verschiedene „Nummernkreise“ sind, je nachdem, ob es sich um Fixe für eine x86- (Intel –) basierte HMC oder für eine Power-basierte HMC handelt. So hat der Maintenance-Level M921 für x86 die Bezeichnung MH01789, für ppc64le aber MH01790.

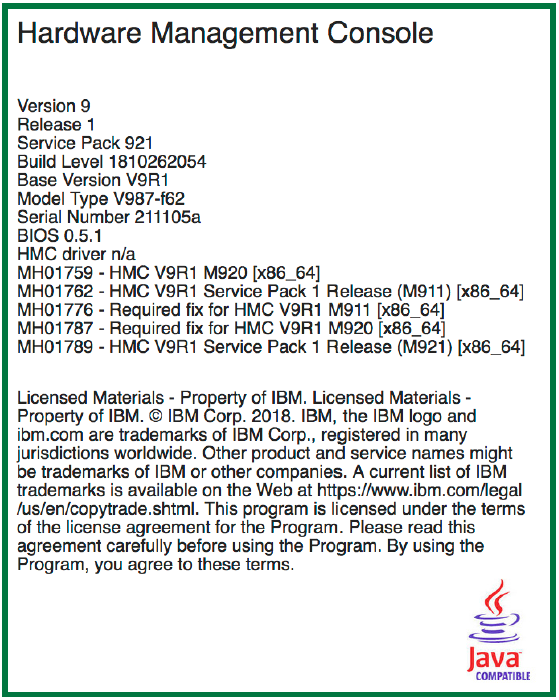

Abbildung 3.6 MH-Level einer x86-vHMC

Abbildung 3.7 MH-Level einer Power-vHMC

Abb. 3.8 IBM FixCentral Vier Download-Optionen für HMCs

Hier ist die Empfehlung, im IBM FixCentral

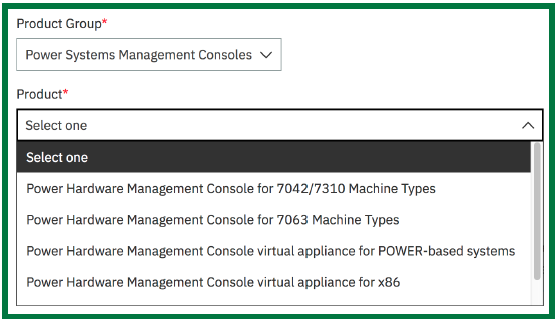

https://www-945.ibm.com/support/fixcentral/ immer den „richtigen“ Pfad bzgl. der Downloads auszuwählen, es gibt vier verschiedene Einstiegsmöglichkeiten, siehe Abbildung 3.8.

Über die Autorin

Die Autorin Edelgard Schittko ist Senior IT Spezialistin bei der IBM Deutschland GmbH und als solche ist sie Autorin zahlreicher HMC Expert Artikeln. Edelgard Shittko ist per email erreichbar unter: EJ_Schittko ( ät ) de.ibm.com
