VPM unterstützt das Erstellen und Verwalten von maximal 4 IBM i Client Partitionen, zusätzlich auch das Erstellen und die Verwaltung von Linux-Gast-Partitionen.  VPM-Funktionalität ist auf POWER6®, POWER7™ und POWER8™ Servern, die keine externe Management Konsole haben, möglich. Voraussetzung ist IBM i 7.1 TR3 und höher, sowie IBM i 7.2 oder höher in der IBM i Host – Partition (LPAR)

Mit VPM erstellte IBM i Client Partitionen nutzen virtuelle I/O Adapter zur Verbindung in die IBM i Host Partition, für den Zugriff auf Festplatte und Netzwerkadapter.

• VPM erstellt virtuelle SCSI und virtuelle Ethernet Adapter für die Client Partitionen.
• Zusätzlich werden Network Storage Spaces und Network Storage Descriptions in der
  IBM i Hosting Partition angelegt, um den Gastpartitionen Festplattenkapazität zur Verfügung
  zu stellen.
• Tape und optische Laufwerke der Host Partition können ebenfalls für die Client Partitionen
  virtualisiert werden.
  Prozessor- und Memorykapazitäten sind nicht virtualisiert und müssen für die neue Partition zur Verfügung gestellt werden. Ggfs. wird ein IPL benötigt, um zunächst Ressourcen für die Gastpartition freizumachen.

IBM i Client Partition mit VPM – Start

• Logon über DST oder SST (strsst)
• Auswahl Option 5 (Work with system partitions)

Ist das System „ready“ oder wird es doch über die Hardware Management Console (HMC) verwaltet?

• Es erfolgt eine automatische Prüfung

Ist das System „ready“ –> JA es ist keine HMC angeschlossen

Im Menü Work with Systems Partitions dann die Auswahl 3

• Option 3: Work with partition configuration

Erstellen der „ Hosting“ IBM i – Partition

• Prüfen, ob ausreichend Ressourcen zum Erstellen der LPAR vorhanden sind!

Auswahl 2 = Change ”Ändern” in eine IBM i Hosting – Partition (IBMI71H)

… durch Datenfreigabe, erstellen der „Hosting“ IBM i Partition (IBMI71H)

Die „Hosting” IBM i Partition – zum Erstellen ist ein System – IPL notwendig

Schritt 2: Erstellen der IBM i Client Partition => durch Befehl STRSST

• Auswahl 5 Create a new partition

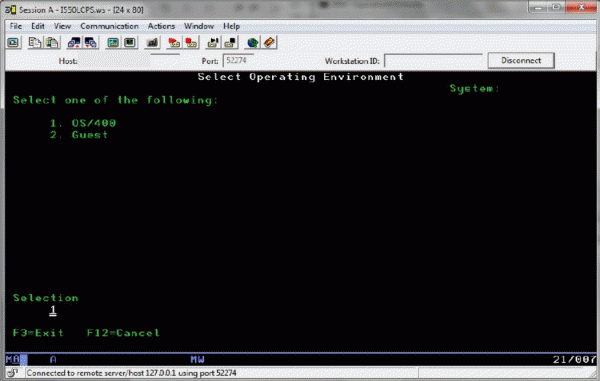

Erstellen der IBM i Client Partition – Auswahl Operating Environment 1. OS/400

(Auswahl Guest = Linux )

Erstellen der IBM i Client Partition

Festlegen der Console-Device erfolgt über die Eingabe der „3“ im Parameter „Virtual Ethernet-Identifiers“

Erstellen der IBM i Client Partition durch IPL des Systems

Identifizieren der virtuellen SCSI Ressourcen

STRSST

• Auswahl 1: Start a service tool

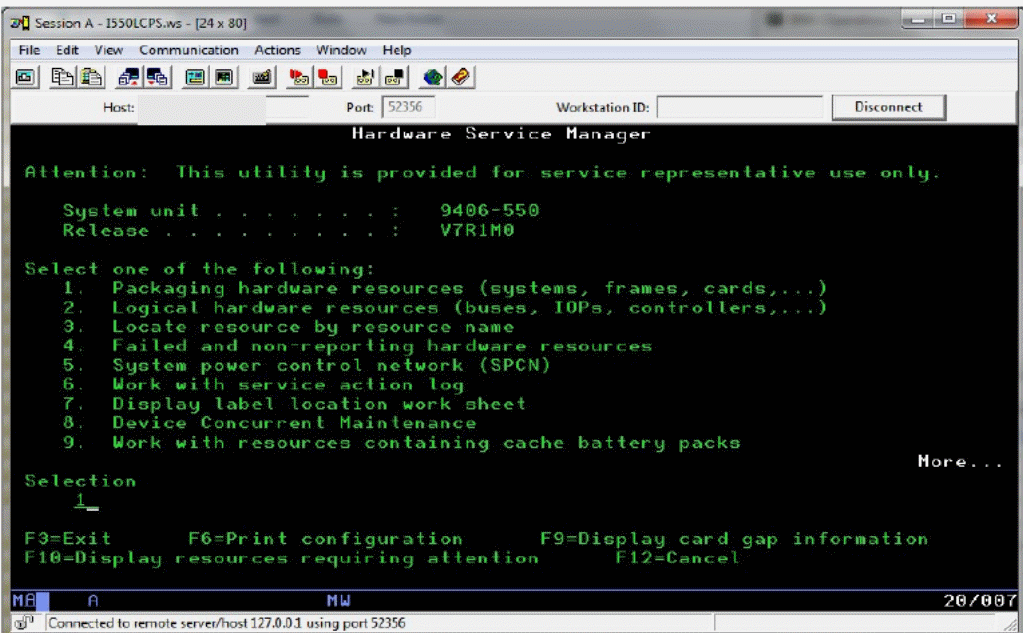

• Auswahl 7: Hardware service manager

Identifizieren der virtuellen SCSI Ressource (virtuellen SCSI Server Adapter) –”290B” mit Location – Endung Cx30  Auswahl 8

Identifizieren der virtuellen SCSI Ressource (virtuellen SCSI Server Adapter) –”290B” mit Location – Endung Cx30

VPM erstellt für jede IBM i Client Partition immer 3 x vSCSI Adapter (290B)

Endung: C     x (2)                 30 (31,32)
              LPAR ID /vSCSI ID     Load Source und Alt. Restart Device

Identifizieren der virtuellen SCSI Ressourcen

• Auswahl 8 = Associated logical resource(s)

Einrichten der IBM i virtuellen – I/O Ressourcen durch erstellen

• der Network Server Description (NWSD, CRTNWSD)
• Eine Netzwerk-Server-Beschreibung (NWSD) ist ein IBM i – Objekt, das die Speicherressourcen, welche von der Betriebsumgebung verwendet werden, beschreibt. Eine NWS kann an einen oder mehrere Netzwerk-Server Speicherplätze verbunden werden. Erstellen Sie eine NWSD und weisen Sie die virtuellen I/O Ressourcen der logische IBM i Partition zu.
• des Network Storage Space (aka Virtual Disk, CRTNWSSTG )
• verbinden der virtuellen Platte zum NWSD (ADDNWSSTGL)
• Optional erstellen eines Virtual Image Catalog (SLIC und IBM i Installation)

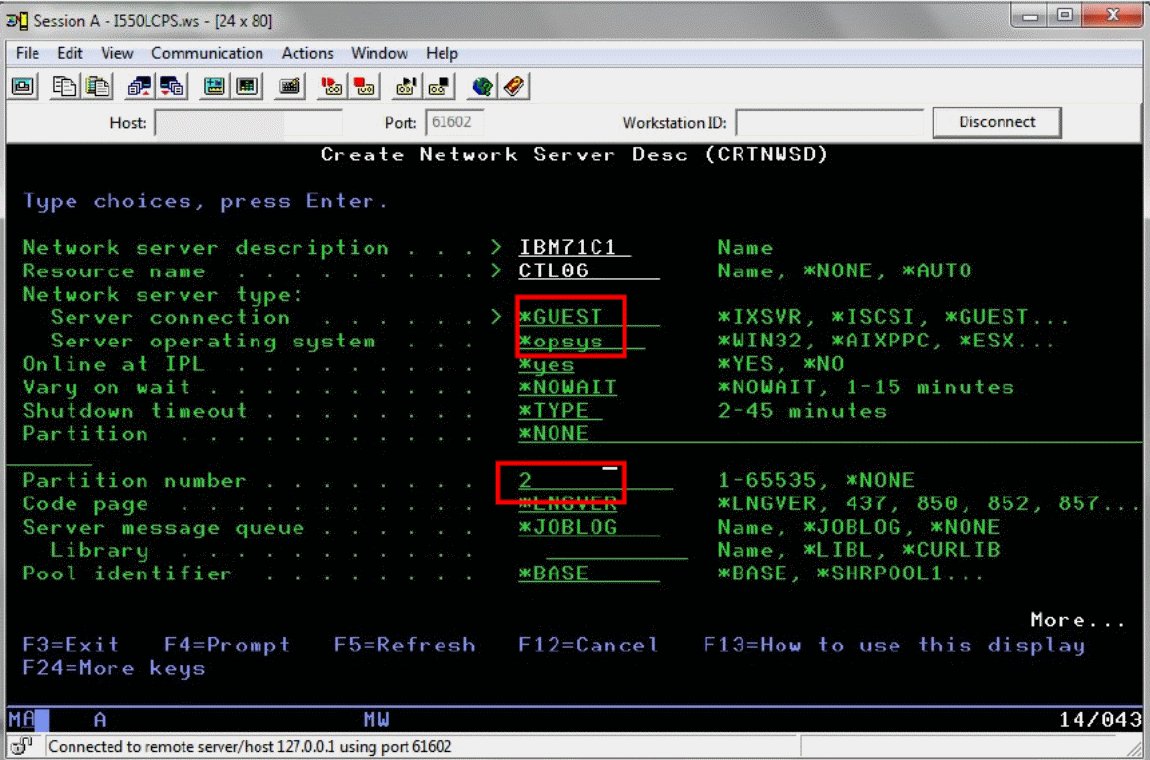

Network Server Description: Mit dem Befehl CRTNWSD

Network Server Description: WRKNWSD

Erstellen des Network Storage Space: CRTNWSSTG

Network Storage Space: – verbinden der Virtuellen Platten (ADDNWSSTGL)

Network Storage Space: prüfen mit Befehl WRKNWSSTG

Netzwerk -Virtualisierung mit IBM i Bridged Ethernet Adapter IBM i 7.1 & TR3 oder höher

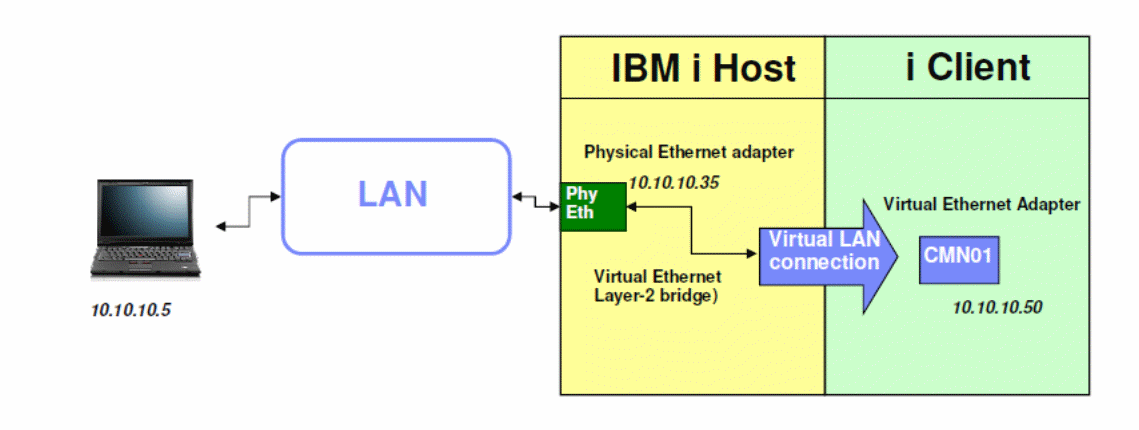

Bridging einer IBM i Client LPAR von einem physischen Adapter-Port zu einem virtuellen LAN

• Das Ethernet sharing erfordert keinen VIO-Server (VIOS).
• Virtueller LAN-Adapter in der Client IBM i LPAR hat direkten Zugriff auf das physische
  Netzwerk.
• Unterstützt 1 Gbps und 10Gbps Ethernet Adapter…. und Host Ethernet Adapter(HEA).
• Erstellen über HMC oder automatisch mit VPM.
• Weniger Hardware, geringere Kosten.

http://www.redbooks.ibm.com/redpieces/abstracts/redp4806.html?Open

Konfigurieren des Ethernet Layer-2 Bridging

Mit Befehl CHGLINETH LIND(ETHLINE) + F4

Konfigurieren des Ethernet Layer-2 Bridging

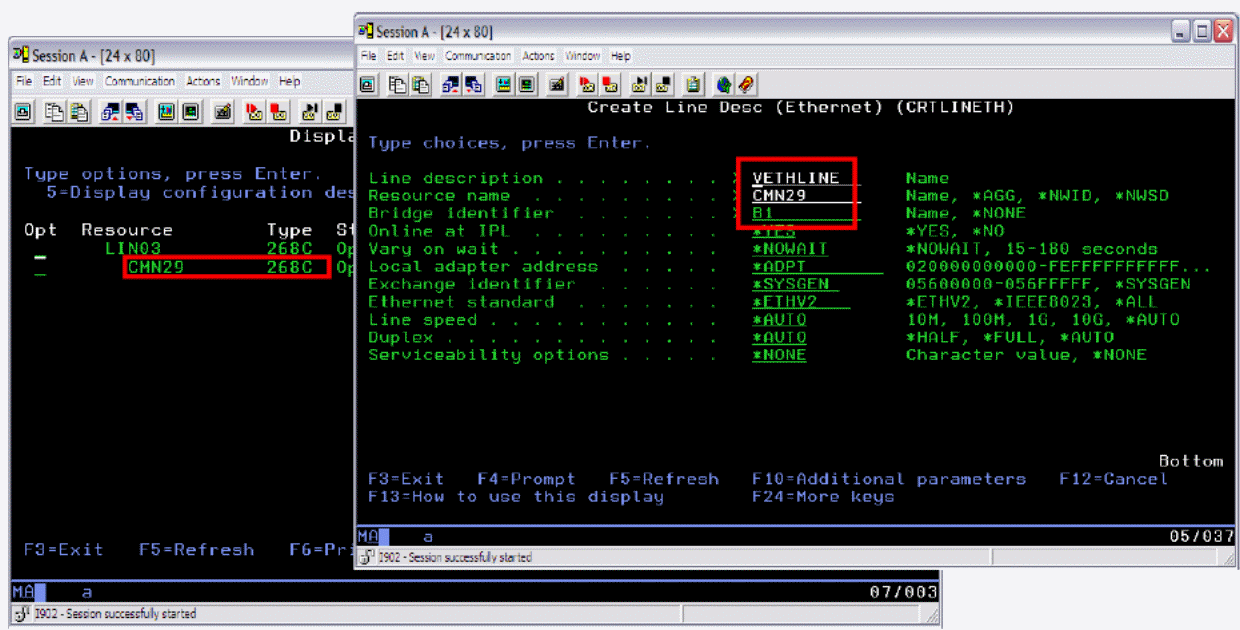

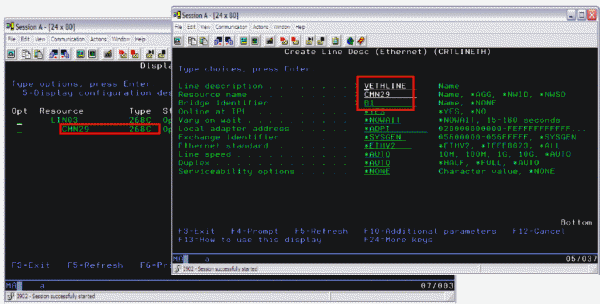

DSPHDWRSC TYPE(*CMN)
 CRTLINETH LIND(VETHLINE) RSRCNAME(CMN29) BRIDGE(B1)

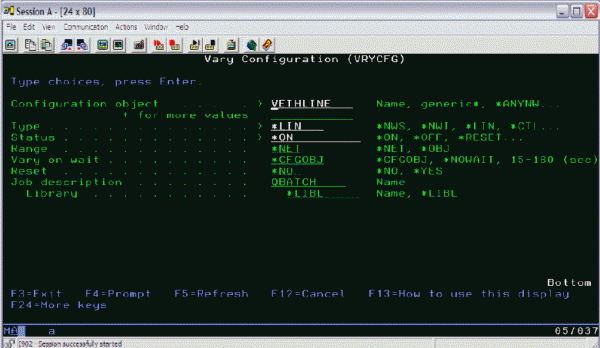

Anhängen (Vary On) der Ethernetleitung

VRYCFG CFGOBJ(VETHLINE) CFGTYPE(*LIN) STATUS(*ON)

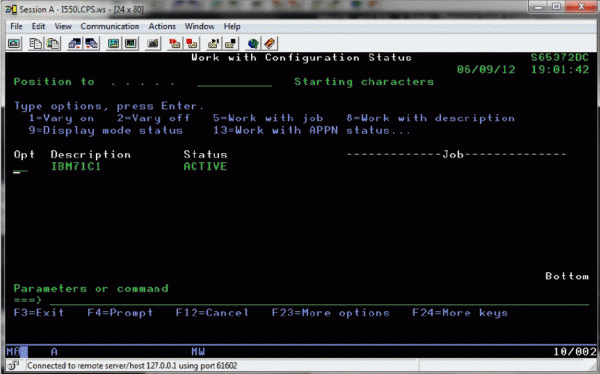

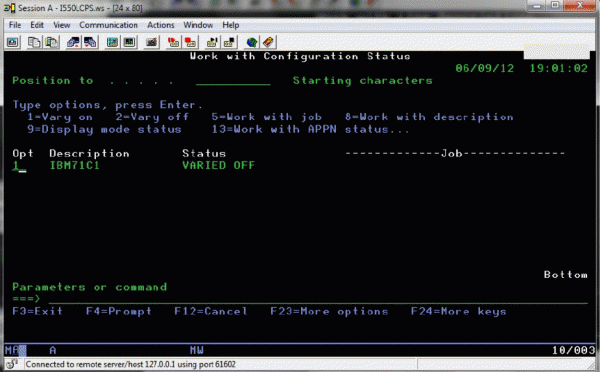

WRKCFGSTS CFGTYPE(*NWS) anhängen (Vary On) Auswahl 1

Network Server Description – anhängen (Vary On)

Nächster Schritt: aktiveren der Client-LPAR

STRSST (SST) Auswahl 2 Work with active service tools

Auswahl 5. Work with system partitions…. dann

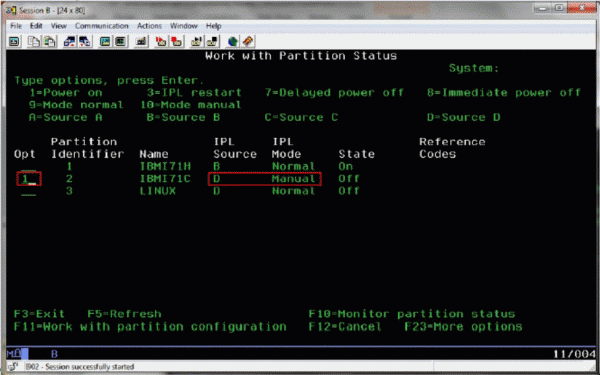

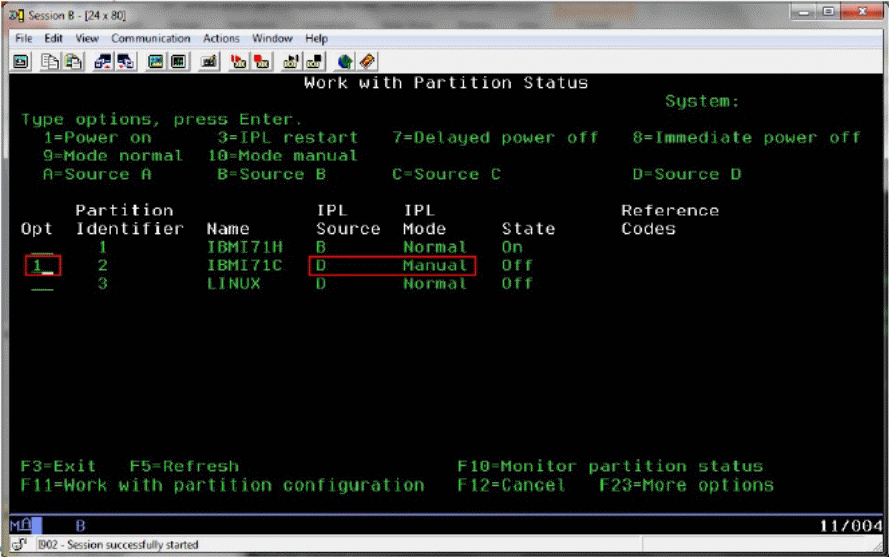

Auswahl 2. Work with partition status

• prüfen IPL source: D
• prüfen IPL Mode: Manual
• Option 1 aktivieren der Partition

Aktivieren der Client-LPAR

• Die Partition wird initialisiert.
• Die Hosting Partition kennt die Virtual Optical Device (OPTVRT01 Image Catalog).
• Und bei einer echten Drive -> auch diese.
• Die Client Partition wird über die vSCSI-Verbindung in der optischen Device (OPTVRT01 ) ein valides Install- oder Bootable– Image (Media) finden.
• Der Rest der IBM i Installation ist “Business as Usual”.
• Starten der Operations Console LAN und Verbindung zur IBM i Client – LPAR.

Backup/Restore IBM i Client – LPAR

Full-System Backup, der Client Storage Spaces kann in der Host – IBM i Partition gesichert werden.
Ähnlich wie bei AIX-, Linux-Client Partitionen und iSCSI integrated Servers with Windows oder VMware  Ideal für Disaster Recovery.
File-level backup ist nicht unterstützt.
Der Storage Spaces kann auf einer anderen IBM i (Host) LPAR “restored” werden.
Storage Spaces kann im independent auxiliary storage pool (IASP) hinterlegt werden  Flash Copy ist möglich.

SAVE Befehl – NWSSTG-Objekt:

SAV DEV('/QSYS.LIB/TAP0x.DEVD') OBJ(('/QFPNWSSTG/virtual_disk_name'))

Restore Befehl – NWSSTG-Objekt:

RST DEV('/QSYS.LIB/TAP0x.DEVD') OBJ(('/QFPNWSSTG/virtual_disk_name'))

Was man beachten sollte!

• Client Virtual Tape
• – Virtualisierung vonTape Library Drives, nur bei Stand-Alone Device – Konfiguration möglich.
• – Library Mode ist nicht unterstützt.
• Überlegungen über die Anzahl des storage spaces (virtual disks)
• – ca. 4-12, auf Wachstum achten bis zu 16.
• – Storage spaces sollte aus Performancegründen die gleiche Grösse haben.
• IBM i Host vs.VIOS
• – externer Storage.
• – Skills.
• – Neue Virtualisierungserweiterungen wie Active Memory Sharing, Suspend/Resume oder Live Partition Mobility (LPM) .
• VPM Limitierung vs. HMC
• – nur virtueller I/O.
• – Kein dynamisches Verschieben der Ressourcen möglich.
• – Maximal 4 Client-Partitionen (LPARs) möglich.
